Fluchten von Objekten

Das Werkzeug Fluchten wird aktiv, wenn ein Modell geladen wurde. Es wird zum Fluchten von zwei Punkten, Linien, Ebenen, Ursprüngen oder einer Kombination aus diesen Elementen eingesetzt. Bei Auswahl einer zylindrischen oder konischen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". wird die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". gefluchtet. Bei Auswahl einer kugelförmigen Fläche wird der Mittelpunkt gefluchtet. Mit "Fluchten" kann eine Kugelgelenk-Baugruppenbedingung ausgewählt werden, indem die Fläche der Kugel und dann die Fläche der Pfanne ausgewählt werden. Die Kugel dreht sich in der Pfanne, unabhängig von der Position des Verschiebewerkzeugs auf dem Kugelteil.

In der druckfähigen Referenztabelle für Baugruppeneinschränkungen sind alle Einschränkungen für Baugruppen beschrieben.

Zum Wiederholen klicken

Mit dem Werkzeug "Fluchten" können Objekte ohne Zuweisen von Baugruppenbedingungen verschoben werden. Wenn die Objekte zu verschiedenen Komponenten gehören, muss Bedingungen erstellen im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Baugruppenoptionen" vor dem VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. deaktiviert werden.

Objekte ausrichten

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf  Fluchten klicken.

   Die Werkzeughilfe "Fluchten" ist standardmäßig aktiviert.

2. Eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder Fläche der KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auswählen, die verschoben werden soll.

   Die Strg-Taste drücken und klicken, um mehrere Objekte auszuwählen.

   Die Werkzeughilfe "Bezug" wird aktiviert.

3. Eine Kante oder Fläche der Komponente auswählen, die stationär bleiben soll.

   Die Komponenten werden aneinander gefluchtet. Die Ausrichtungsanimation kann mit der erweiterten SpaceClaim-Option 'Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können.' animieren gesteuert werden.

   Die Einschränkung wird den Komponenten im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. hinzugefügt.

Schnelle Methode

Mit dem Werkzeug "Auswählen" auf die zu verschiebende Komponente klicken, anschließend die Strg-Taste drücken und auf die stationär zu verbleibende Komponente klicken. Dann auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf  Fluchten klicken.

Wirkrichtung einer Fluchtungsbedingung umkehren

Mit der rechten Maustaste im Strukturbaum auf eine Fluchtungsbedingung klicken und Richtung umkehren auswählen, um die Komponenten an der gegenüberliegenden Seite der Ausrichtungsebene zu fluchten.

Außerdem kann im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. "Baugruppenbedingung" des Fensterbereichs "Eigenschaften" der Wert für Umgekehrt auf Wahr oder Falsch gesetzt werden.

Versatzabstand für eine Fluchtungsbedingung definieren

1. Im Strukturbaum die Bedingung Fluchten auswählen.

2. Im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. den Winkelwert der Eigenschaft VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird. ändern.

Objekte ohne Baugruppenbedingung fluchten

1. Auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf  Fluchten klicken.

   Die Werkzeughilfe "Fluchten" ist standardmäßig aktiviert.

2. Im Fensterbereich "Optionen" die Option Bedingungen erstellen deaktivieren.

3. Eine Kante oder Fläche des Objekts auswählen, das verschoben werden soll.

   Die Strg-Taste drücken und klicken, um mehrere Objekte auszuwählen.

   Die Werkzeughilfe "Bezug" wird aktiviert.

4. Eine Kante oder Fläche des Objekts auswählen, das stationär bleiben soll.

   Die Komponenten werden aneinander gefluchtet. Die Ausrichtungsanimation kann mit der erweiterten SpaceClaim-Option 'Komplett ziehen' animieren gesteuert werden.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Beispiele

Durch Klicken auf die Baugruppenbedingung "Fluchten" im Strukturbaum werden die Flächen hervorgehoben.

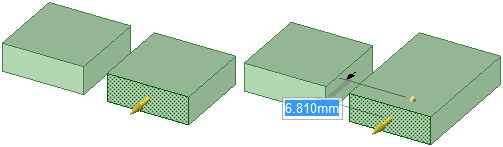

Durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. einer Fläche des gefluchteten Paars wird ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. geändert und das andere Objekt verschoben.

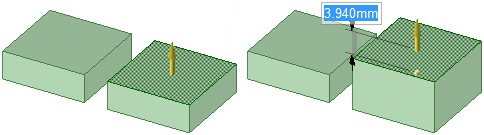

Das Ziehen einer benachbarten Fläche wirkt sich nicht auf das gefluchtete Paar aus.

Definieren einer Kugelgelenkpfanne mit "Fluchten".
