Zahnradbedingungen

Mit dem Werkzeug "Zahnrad" werden zwei Objekte eingeschränkt, sodass sich eines der Objekte entsprechend der Rotation des anderen Objekts dreht. Zahnradbedingungen können zwischen zwei Zylindern, zwei Kegeln, einem Zylinder und einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder einem Kegel und einer Ebene erstellt werden.

In der druckfähigen Referenztabelle für Baugruppeneinschränkungen sind alle Einschränkungen für Baugruppen beschrieben.

Das Werkzeug "Zahnrad" wird aktiviert, wenn passende Objekte, die zu unterschiedlichen Komponenten gehören, ausgewählt werden.

Im folgenden animierten Beispiel wird gezeigt, wie sich das Verankern unterschiedlicher Teile in der BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" auf das Verhalten der Zahnräder auswirkt. Zunächst wurde die graue KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" gedreht, ohne sie oder die rosa Komponenten zu verankern. Dann wurde die hervorgehobene rosa Komponente verankert und die graue Komponente gedreht. Die lila Schaltflächen auf den rosa Komponenten beobachten, um den Unterschied zu erkennen.

GearsExample.scdoc laden und das Beispiel selbst ausführen. Die Ankereinschränkungen in den grauen oder rosa Komponenten aktivieren und dann mit "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." eine Komponente drehen.

Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateinamenserweiterung von ".zip" in ".scdoc" ändern.

Zahnradbedingung definieren

1. Die Strg-Taste gedrückt halten und eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". der beiden Komponenten auswählen, die als Zahnräder definiert werden sollen.

2. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Baugruppe" auf  Zahnrad klicken.

   Die Einschränkung wird den Komponenten hinzugefügt.

Wirkrichtung der Zahnradbedingung umkehren

Mit der rechten Maustaste im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auf eine Zahnradbedingung klicken und Richtung umkehren auswählen, um die Komponenten an der gegenüberliegenden Seite der Ausrichtungsebene zu fluchten.

Außerdem kann im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. "Baugruppenbedingung" des Fensterbereichs "Eigenschaften" der Wert für Umgekehrt auf Wahr oder Falsch gesetzt werden.

Rotationsrichtung einer Zahnradbedingung umkehren

1. Im Strukturbaum die Bedingung "Zahnrad" auswählen.

2. Mit der rechten Maustaste klicken und Rotationsrichtung umkehren auswählen.

   Standardmäßig dreht sich ein Zahnrad in der entgegengesetzten Richtung des Zahnrads, von dem es gedreht wird. Dieses Verhalten kann umgekehrt werden, um einen Riemen- oder Kettenantrieb zu simulieren, bei dem sich beide Zahnräder in der gleichen Richtung drehen.

Beispiele

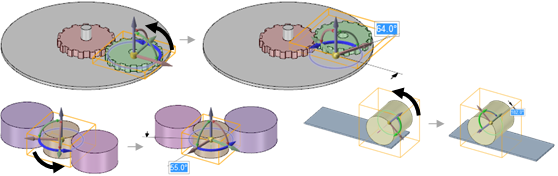

Verschiedene Beispiele für Zahnradeinschränkungen

Zum Wiederholen klicken
