Fehlerhafte Flächen

Mit dem Werkzeug Fehlerhafte Flächen können nicht korrekt darstellbare Flächen erkannt werden. Das Werkzeug erkennt fehlerhafte Kanten, die beim Facettieren von Flächen zur Grafikanzeige gekennzeichnet werden.

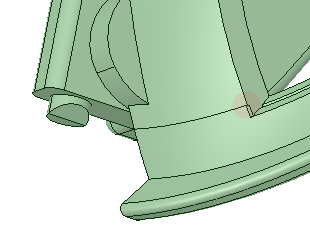

Eine fehlerhafte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". wird durch einen roten Kreis hervorgehoben.

Fehlerhafte Flächen suchen

1. Das zu überprüfende Modell öffnen.

2. Auf der Registerkarte "Vorbereiten" im Menü "Erkennen" auf Fehlerhafte Flächen klicken.
3. Alle nicht korrekt darstellbaren Flächen werden hervorgehoben.
