Strichcodes

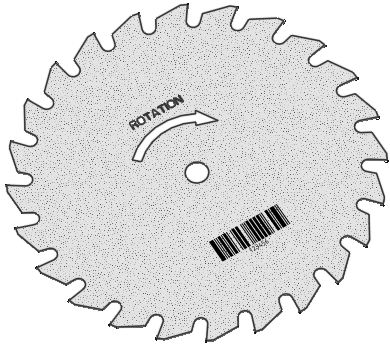

In Konstruktionen, Zeichenblätter und 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien können Strichcodes eingefügt werden. Strichcodes werden auf Beschriftungsebenen platziert und im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt. Wenn in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. Hinweistexte enthalten sind, wird jedem Strichcode und jedem HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. ein eigener Ordner im Baum zugewiesen. Für Strichcodes können genau wie für Hinweise Muster erstellt werden.

Strichcode hinzufügen

1. Im Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten." auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." das Werkzeug  Strichcode auswählen.
2. (Optional) Die Anzeigeoptionen ändern
   • Typ: Einen der Standardtypen aus der Dropdown-Liste auswählen (Standard ist "Code 2 von 5")
   • Text anzeigen: Kontrollkästchen zum Anzeigen oder Ausblenden von Strichcodetext
3. Den Strichcode auf eine BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. platzieren.
4. Sie können weitere Strichcodes einfügen oder das Werkzeug beenden.

Strichcode ändern

Einen Strichcode auswählen und eine der folgenden Eigenschaften ändern

• Typ: Einen der vielen Standardtypen aus der Dropdown-Liste auswählen (Standard ist 'Code 2 von 5')
• Daten: Dies ist der Text, der angezeigt wird (Standard ist '123456')
• Modulbreite: Einen Wert für die Modulbreite eingeben. Dies ist die kleinste Breite und/oder Länge eines Leerzeichens, Strichs oder Punkts im Strichcode-Symbol.
• Breite: Einen Wert für die Breite eingeben
• Höhe: Einen Wert für die Höhe eingeben
• Anzeigen Text: True oder False

Modulbreite und Breite sind miteinander gekoppelt. Die Festlegung einer Breite legt die andere fest.

Strichcode anzeigen und Ebene ausblenden

1. Ein Layer für Beschriftungsebenen erstellen.

2. Die Beschriftungsebene auf dem LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. platzieren.

3. Die Sichtbarkeit des Layers mit der Beschriftungsebene ausschalten.
