Erstellen von Spiegelbeziehungen

Mit dem Werkzeug "SpiegelnAssoziative Beziehung zwischen zwei Flächen oder Ebenen, die an einer Mittellinienebene oder einer ebenen Fläche gespiegelt wurden. Das zweite Objekt ist eine Kopie des Originals; bei einer Änderung der Form des Originals wird auch die gespiegelte Kopie aktualisiert. Mit dem Werkzeug "Spiegeln" können eine Fläche oder eine Ebene als Spiegel festgelegt oder eine Spiegelebene zwischen zwei Flächen erstellt werden." im Menü "Einfügen" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." können alle Formen gespiegelt werden, die sich mit dem Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." neu anordnen lassen. Eine Spiegelebene kann zwischen zwei Flächen eingefügt und die Flächen können einander zugeordnet werden, sodass sie zusammen bearbeitet werden können. Ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt., eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder eine KurveIn 3D eine beliebige Linie im Raum. können von einer Seite einer Spiegelfläche auf die andere kopiert werden.

Kurven, Punkte und Achsen können gespiegelt werden, ohne den SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. oder die SchnittdarstellungEine der Ansichtsmöglichkeiten für Zeichenblätter. In einer Schnittdarstellung wird ein Querschnitt durch eine Konstruktion dargestellt. Eine Schnittdarstellung wird aus einer der anderen Ansichten des Zeichenblatts erstellt. Siehe "Übersicht", "Projizierte Ansicht" und "Detailansicht". zu verlassen. Wenn eine Kurve gespiegelt wurde, wird eine Änderung ihrer Geometrie nicht auf die andere Seite übertragen.

Es ist möglich, Volumenkörper zu spiegeln, die Muster von Merkmalen auf einer Fläche enthalten. Das Muster wird dann auf beiden Seiten aktualisiert. Das Muster muss vor dem Spiegeln des Volumenkörpers erstellt werden.

Die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. wird als Spiegel beibehalten, wenn sie einmal zur Erstellung von Formen verwendet wurde. Die Spiegelbeziehung wird beibehalten, wenn die Konstruktion mit anderen 2D- und 3D-Werkzeugen bearbeitet wird.

Gespiegelte Komponenten besitzen ein gespiegeltes Symbol im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. und behalten ihre Spiegelbeziehungen bei, wenn sie exportiert werden.

Gespiegelte Objekte werden auf demselben LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. wie das ursprüngliche ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. erstellt. Bei gespiegelten Punkten wird die Spiegelbeziehung nicht beibehalten.

Objekt spiegeln

1. (Optional) Die als Spiegel zu verwendende Ebene mit dem Werkzeug Ebene einfügen erstellen und mit dem Werkzeug Verschieben positionieren.

2. Im Menü "Erstellen" auf Spiegeln  klicken.

   Die Werkzeughilfe "Spiegelebene auswählen" wird aktiviert.

3. Auf die Ebene klicken, die als Spiegel verwendet werden soll.

4. Auf die Werkzeughilfe "KörperEin Volumenkörper oder eine Oberfläche. spiegeln" oder "Fläche spiegeln" klicken.

5. Den Mauszeiger über die Volumenkörper oder Flächen in der Konstruktion bewegen, um die Vorschau des Volumenkörpers, der Oberfläche oder der Fläche aufzurufen, die auf der anderen Seite der ausgewählten Spiegelfläche erzeugt werden.

6. Auf das zu spiegelnde Objekt klicken.

7. Die Spiegelebene wird erstellt und bleibt für weitere Vorgänge erhalten.

   Es ist möglich, auf Objekte in der Konstruktion oder auf eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" im Strukturbaum zu klicken.

Wenn durch Spiegeln von Flächen ein Volumen eingeschlossen wird, entsteht ein Volumenkörper.

Spiegelfläche oder -ebene entfernen

1. Im Menü "Erstellen" auf Spiegeln  klicken.

   Die Werkzeughilfe "Spiegelebene auswählen" wird aktiviert.

2. Auf die Werkzeughilfe "Spiegelung löschen"  klicken.

3. Auf die Fläche klicken, aus der die Spiegelbeziehung entfernt werden soll. Mit einer Auswahlbox kann auch eine beliebige Anzahl von Flächen ausgewählt werden.

   Eine Ebene kann in allen Werkzeugen vorübergehend deaktiviert werden. Eine gespiegelte Fläche zum Anzeigen der Spiegelfläche auswählen und dann auf das Spiegelsymbol klicken, um die Spiegelung zu deaktivieren. Erneut auf das Spiegelsymbol klicken, um die Spiegelung zu aktivieren.

Optionen

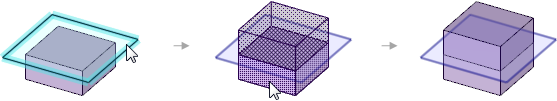

• Gespiegelte Objekte zusammenführen: Bei Verwendung einer Fläche als Spiegelebene oder bei Lage der Spiegelebene auf einer Fläche des Quellobjekts werden die beiden gespiegelten Objekte zusammengeführt. Diese Option deaktivieren, um ein neues Objekt zu erzeugen, wie unten dargestellt.

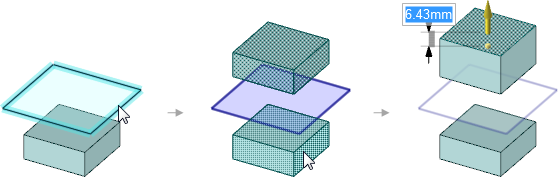

• Spiegelbeziehungen erstellen: Wenn diese Option deaktiviert wird, wird nur die Geometrie erstellt, nicht jedoch die Spiegelbeziehung. Änderungen an einem der Objekte werden im jeweils anderen nicht wiedergegeben, wie unten dargestellt.



Es ist möglich, eine Spiegelebene zwischen zwei symmetrischen Flächen in der Konstruktion zu erstellen.

Spiegelbeziehung festlegen

1. Im Menü "Erstellen" auf das Werkzeug "Spiegeln"  klicken.

2. Auf die Werkzeughilfe "Spiegel einstellen"  klicken.

   Wenn der Mauszeiger über die Flächen in der Konstruktion bewegt wird, werden die wählbaren Flächen hervorgehoben. Eine Fläche kann ausgewählt werden, wenn sie symmetrisch zu einer anderen Fläche in der Konstruktion ist.

3. Auf eine Fläche klicken.

4. Auf eine parallele Fläche klicken.

   Die zweite Fläche wird in Blau hervorgehoben und die Spiegelfläche erscheint in der Mitte zwischen beiden Flächen. An einer der beiden Flächen vorgenommene Änderungen werden nun auf der anderen Fläche gespiegelt. Die Form zwischen den beiden Flächen wird entsprechend aktualisiert.

Spiegelbeziehungen können durch das Auffinden ähnlicher Flächen auf der anderen Seite eines vorhandenen Spiegels erstellt werden.

Ähnliche Flächen auf der anderen Seite eines Spiegels suchen

1. Auf die Werkzeughilfe "Spiegel einstellen"  klicken.

2. Auf eine Fläche klicken.

   Die Strg-Taste drücken und klicken, um mehrere Flächen auszuwählen.

3. Die Alt-Taste drücken und auf eine Spiegelfläche klicken.

   Identische Flächen in gleicher Entfernung von der Spiegelebene werden blau markiert, und eine Spiegelbeziehung wird erstellt.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Beispiele

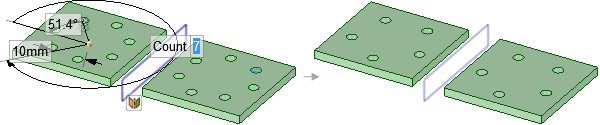

Ein gespiegelter Volumenkörper mit einem Muster von Merkmalen wird aktualisiert, wenn die Anzahl auf einer Seite von 7 auf 5 geändert wird.

Skizzierten Kreis spiegeln. Die Form des gespiegelten Kreises wird durch die Bearbeitung des ursprünglichen Kreises nicht geändert.

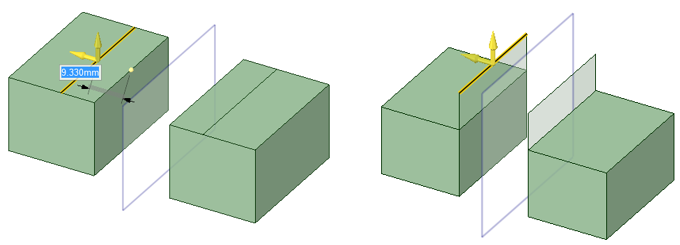

Spiegelzuweisungen werden im Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." mit den Optionen Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. kopieren undKante strecken beibehalten. Das Verhalten für Kante kopieren wird auf der linken Seite und fürKante strecken auf der rechten Seite angezeigt.
