Erstellen einer Kugel

Mit dem Werkzeug "Kugel" kann schnell eine Kugel erstellt werden.

Kugel erstellen

1. Im Menü Reverse Engineering auf der Registerkarte "Einfügen" das Werkzeug "Kugel" auswählen.

2. (Optional) Im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. auf Kein Zusammenführen klicken, wenn die Kugel nicht mit vorhandenen Körpern zusammengeführt werden soll.

3. (Optional) Im Fensterbereich "Eigenschaften" auf Ausschneiden klicken, um MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. von Volumenkörpern zu entfernen, wenn diese die Kugel überlappen.

4. Klicken, um den Mittelpunkt der Kugel und die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. festzulegen, in der der Kugelradius bemaßt werden soll.

   Durch Bewegen der Maus kann eine Vorschau der Kugel angezeigt werden. Die Kugelerzeugung funktioniert am besten, wenn der Cursor in der x-y-Richtung der Ebene bewegt wird, die mit dem ersten Klick angegeben wurde.

5. Klicken, um den Radius der Kugel festzulegen.

Kugel über einer Fläche oder Kante erstellen

1. Eine oder mehrere Flächen oder Kanten auswählen.

2. Das Werkzeug "Kugel" aus dem Menü "Erstellen" oder aus dem Menü "Formen" auf der Registerkarte "Einfügen" auswählen.

   Eine Kugel wird erstellt, die mindestens die ausgewählten Flächen und/oder Kanten bedeckt.

Optionen

Im Rahmen des Werkzeugs "Kugel" stehen die folgenden Optionen zur Verfügung.

Beispiele

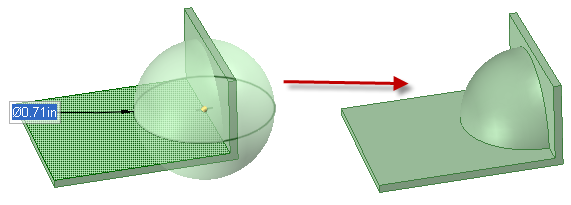

Hinzufügen von Kugelmaterial nur auf der nahen Seite einer dünnen Platzierungswandung mit der Option "Nur Körper auf der nahen Seite"

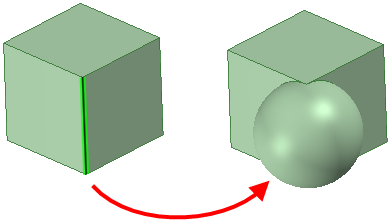

Erstellen einer Kugel über einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird.

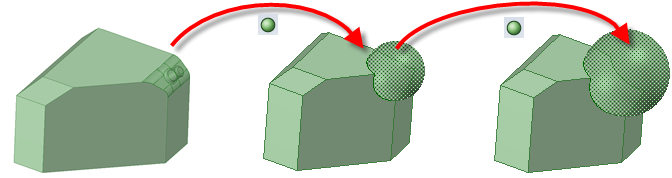

Flächen auswählen und auf das Werkzeug "Kugel" klicken, um eine Kugel zu erstellen. Anschließend mehrmals auf das Werkzeug "Kugel" klicken, um die ausgewählte Kugel zu vergrößern.
