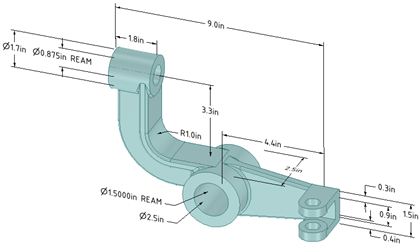

Zwei Verfahren:

• Die Strg-Taste gedrückt halten und auf den BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". klicken.
• Erst auf den Bogen klicken, dann die Strg-Taste gedrückt halten und gleichzeitig die Bemaßung ziehen.

1. Auf den Pfeil unter dem Werkzeug  Bemaßung klicken und Bemaßung auswählen.

2. Zum Erstellen einer Bemaßung in 3D auf eine Fläche klicken, um eine Beschriftungsebene zu erstellen, auf der die Bemaßung platziert werden soll.

   Um in eine andere Beschriftungsebene zu wechseln, mit der rechten Maustaste klicken, im Kontextmenü Neue Beschriftungsebene auswählen auswählen und die gewünschte Beschriftungsebene auswählen.

3. Auf eine Kante oder Fläche klicken, die zu der FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. gehört.

4. Den Mauszeiger über die Konstruktion bewegen, um eine Vorschau der möglichen Bemaßungen anzuzeigen.

5. Klicken, um die Bemaßung zu erstellen.

Bemaßungen für planare und zylindrische Fasen.



Fasenbemaßungen können gekippt werden, indem die Eigenschaft Fasenbemaßung kippen auf Wahr eingestellt wird.

Gekippte Fasenbemaßungen



Mit den Beschriftungsoptionen auf der Seite "Allgemein" der Detailerstellungsoptionen unter SpaceClaim-Optionen kann festgelegt werden, wie Fasenbemaßungen dargestellt werden.



• Standardstil für Fasenbemaßung::
  • Linear: Zeigt die Bemaßung mit Verlängerungslinien an; siehe Abbildungen oben.
  • Normal auf Fase: Zeigt die Bemaßung mit einer Führungslinie an, die senkrecht zur Fase verläuft; siehe Abbildung unten.



• Standardtextformat für Fasenbemaßung:
  • <Länge> X 45: Text wird wie in den obigen Abbildungen dargestellt angezeigt.
  • C<Länge>: Text wird wie in der Abbildung unten dargestellt angezeigt.



1. Auf der Registerkarte "Detailerstellung" im Menü "Bemaßung" auf den Pfeil unter  Bemaßung klicken und  OrdinatenbemaßungenX- oder Y-Entfernungen, die ihren Ursprung in derselben Position haben. Dies ist in der Regel die untere linke Ecke des Objekts. Wird auch als Bezugsgrößen- oder Bezugsbemaßung bezeichnet. auswählen.

2. Zum Erstellen einer Bemaßung in 3D auf eine Fläche klicken, um die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. zu erstellen, auf der die Bemaßung platziert werden soll.

   Den Mauszeiger auf die Flächen der Konstruktion bewegen, um die für Beschriftungen verfügbaren Ebenen anzuzeigen. (Im Skizzier-Modus und im Schneiden-Modus wird die Beschriftungsebene durch das Skizzierraster bestimmt.) Wenn sich am Ort des Mauszeigers mehrere Objekte befinden, können diese mit dem Mausrad oder den Pfeiltasten einzeln hervorgehoben werden.

   Um eine Beschriftungsebene für eine zylindrische Fläche zu erstellen, die Achse des Zylinders auswählen.

   Um in eine andere Beschriftungsebene zu wechseln, mit der rechten Maustaste klicken und im Kontextmenü auf Neue Beschriftungsebene auswählen klicken. Anschließend mit der rechten Maustaste auf die neue Position klicken und dann auf Als Beschriftungsebene festlegen klicken.

3. Auf eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. oder Kante klicken, um den Bemaßungsbezug festzulegen.

   Eine vorhandene Verlängerungslinie kann als Bemaßungsbezug verwendet werden. Eine Verlängerungslinie ist die Linie, die den PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. mit dem Bemaßungstext verbindet. Wenn eine Verlängerungslinie ausgewählt wird, wird der Bemaßungsbezug für die Bemaßung der Verlängerungslinie verwendet.

4. Den Mauszeiger über die Fläche bewegen, um alle möglichen Bemaßungen anzuzeigen.

5. Auf einen Punkt klicken, um die Bemaßungslinie zu platzieren.

   Bei der Auswahl einer Fläche werden alle möglichen Ordinatenbemaßungen erstellt.

   Es kann auf mehrere Punkte geklickt werden, um den gleichen Bezug für diese Bemaßungen zu verwenden.

   Der Bemaßungsbezug (0) wird angezeigt oder verborgen. Dies hängt davon ab, welche Detailerstellungsnorm in den Optionen für die Detailerstellung ausgewählt ist.

   Es werden automatische Knickpunkte eingefügt, wenn zwischen den Ordinatenbemaßungen zu wenig Raum bleibt. Dadurch sind sie leichter zu lesen.

Verwenden eines abgewinkelten Bezugselements

Zunächst muss eine einfache, ausgerichtete Bemaßung eingerichtet werden. Dann mit einer der Maßhilfslinien das Bezugselement und die Ausrichtung der Ordinatenbemaßungen festlegen.

Im Beispiel oben wurde die Maßhilfslinie der vorhandenen Kreis-zu-Kreis-Bemaßung ganz links zum Definieren des Bezugselements ausgewählt.

1. Mit einer Radiusbemaßung beginnen.

2. Optional – Die Größe des Zentrums der perspektivischen radialen Bemaßung unter den SpaceClaim-Optionen festlegen.

3. Mit der rechten Maustaste klicken und Perspektivisch auswählen:



4. Den Endpunkt und die Knickpunkte bei Bedarf verschieben.

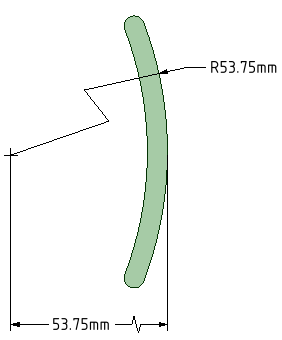

5. Durch die Bemaßung des Mittelpunkts wird ein perspektivisches Längenmaß erzeugt.



1. Auf den Pfeil unter dem Werkzeug  Bemaßung klicken und Bemaßung auswählen.

2. Auf die Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. auswählen auf der rechten Seite des Grafikfensters klicken.

3. Die VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. auswählen, die bemaßt werden sollen:

   • Wenn ein einzelner Körper ausgewählt wird, wird wie unten abgebildet die maximale horizontale oder vertikale Bemaßung erstellt.



   • Wenn mehrere Körper ausgewählt werden, wird die Bemaßung für beide Körper erstellt und auf der Seite verankert, die der Stelle am nächsten liegt, auf die mit der Maus geklickt wurde. Vor der Auswahl eines Volumenkörpers muss auf die Werkzeughilfe Körper auswählen geklickt werden, d. h., auf die Werkzeughilfe klicken und das erste Teil auswählen und dann erneut auf die Werkzeughilfe klicken und das zweite Teil auswählen.

     In den beiden folgenden Beispielen wurde das obere Teil in der Nähe der Oberseite ausgewählt. Das untere Teil wurde im Beispiel links in der Nähe der Oberseite und im Beispiel rechts in der Nähe der Unterseite ausgewählt. Der Mauszeiger zeigt jeweils an, wo das untere Teil ausgewählt wurde. Zum Anzeigen einer Vorschau der Bemaßung auf die Werkzeughilfe klicken und den Mauszeiger über das zweite Teil bewegen.



   • Beim Erstellen der Bemaßung in einer Schnittansicht auf einem Zeichenblatt wird die Bemaßung wie unten abgebildet innerhalb der AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des in der Schnittebene sichtbaren Körpers erstellt.



1. Die Bemaßungsbeschriftung auswählen, um sie zu verschieben, ihre Größe anzupassen oder sie zu rotieren.

   Um den Bemaßungshinweis zu verschieben, den Mauszeiger mit dem Werkzeug "Auswählen" über den Rand der Box bewegen, bis der Cursor zu wird, und dann den HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. ziehen.

   Um die Größe der Box mit dem Bemaßungshinweis zu ändern, die Griffe der Hinweisbox verschieben (die weißen Kreise).

2. Den Text des Hinweises markieren, um ihn neu zu formatieren.

3. (Optional) Mit der rechten Maustaste auf die Bemaßung klicken und in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". Textformatierungsoptionen auswählen.

   Auf klicken, um ein Toleranzformat auszuwählen, und anschließend den Toleranztext bearbeiten.

   Auf klicken, um ein Feld einzufügen. Im Fenster "Feld einfügen" können ein Feldtyp und ein Feldformat ausgewählt werden.

   In der der Dropdown-Liste  eine Auswahl treffen, um ein Symbol einzufügen.

4. Auf eine Pfeilspitze klicken, um unterschiedliche Führungslinientypen anzuzeigen.

   Alternativ mit der rechten Maustaste auf eine Pfeilspitze klicken und Pfeiltyp auswählen, um einen Typ für diese Pfeilspitze auszuwählen, oder die Pfeilspitze auswählen und anschließend im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. den Typ der Pfeilspitze auswählen.

5. Auf die Führungslinien für den Hinweis klicken, um sie zu bearbeiten.

   Es kann ein neuer Punkt hinzugefügt werden, indem mit der rechten Maustaste auf die Führungslinie geklickt und Knickpunkt hinzufügen ausgewählt wird.

6. Um den Abstand zwischen einer Bemaßungsverlängerungslinie und ihrem Bezugspunkt auf dem Objekt zu ändern, auf die Verlängerungslinie klicken und anschließend mit dem Mauszeiger auf das dem Objekt am nächsten liegende Ende zeigen. Den roten Punkt ziehen, um den Abstand zum Objekt zu ändern.

   Wenn die Verlängerungslinie nicht sichtbar ist, die Maus über das Ende der Führungslinie der Bemaßung hinaus zur potenziellen Position der Linie bewegen. Es werden zwei rote Punkte angezeigt, die gezogen werden können:



7. Die Eigenschaften des Bemaßungshinweises im Fensterbereich "Eigenschaften" ändern. Ändern von:

   • Eigenschaften Länge und Breite für den Pfeil, um die Länge und Breite der Bemaßungspfeile festzulegen.

   • Eigenschaft Messung, um den Messungstyp zu ändern. Es kann beispielsweise anstelle des Radius einer Bohrung der Durchmesser angezeigt werden.

   • Eigenschaft Genauigkeit, um die Anzahl der Dezimalstellen zu ändern.

   • Oberer Grenzwert, Unterer Grenzwert und Typ der Toleranzeigenschaft, um das Format der Bemaßung zu ändern und Werte für die obere und untere Toleranz einzugeben.

8. Um eine Bemaßung in das Textfeld einzupassen,
   • mit der rechten Maustaste auf den Hinweis klicken, um das Dropdown-Menü Automatisch anpassen anzuzeigen.
   • Eine der folgenden Optionen auswählen:
     • Nicht automatisch anpassen: Das Textfeld wird bei der Eingabe an die Größe des Textes angepasst. Um den Hinweis wird kein leerer Raum angezeigt, und wenn der Text vergrößert oder verkleinert wird, wird das Feld entsprechend angepasst.
     • Texthöhe bei Überlauf ändern: Der Text wird immer an die Breite des Feldes angepasst. Wenn das Feld verbreitert wird, wird Text aus der zweiten Zeile in die erste Zeile verschoben.
     • Text bei Überlauf verkleinern: Der Text wird gleichmäßig (Breite und Höhe) angepasst und skaliert, damit er in das Textfeld passt.
     • Text bei Überlauf horizontal verkleinern: Die Breite des Textes wird geändert, die Höhe bleibt jedoch gleich.

1. Zwei Layer erstellen, eines für Hinweise und eines für die Beschriftungsebenen.

2. Den Hinweis auf einem LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. und die Beschriftungsebene auf einem weiteren Layer platzieren.

3. Die Sichtbarkeit des Layers mit der Beschriftungsebene ausschalten.

1. Mehrere Bemaßungen auswählen.
2. Mit der rechten Maustaste klicken und eine der folgenden Optionen auswählen:
   • Links ausrichten – Die linke Seite der einzelnen Bemaßungen ausrichten.
   • Horizontal zentrieren: Die Mitte der einzelnen Bemaßungen vertikal ausrichten.
   • Rechts ausrichten: Die rechte Seite der einzelnen Bemaßungen ausrichten.
   • Oberkanten ausrichten: Den unteren Rand der ersten Textzeile in jeder Bemaßung ausrichten.
   • Vertikal zentrieren: Die Mitte der einzelnen Bemaßungen horizontal ausrichten.
   • Unterkanten ausrichten: Den unteren Rand der letzten Textzeile in jeder Bemaßung ausrichten.
   • Gleiche Breite: Jeder Bemaßung die Breite des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Gleiche Höhe: Jeder Bemaßung die Höhe des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Gleiche Größe: Jeder Bemaßung die Größe (Höhe und Breite) des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Horizontal verteilen: Der Abstand zwischen den einzelnen Bemaßungen wird horizontal gleichmäßig verteilt.
   • Vertikal verteilen: Der Abstand zwischen den einzelnen Bemaßungen wird vertikal gleichmäßig verteilt.
   • Horizontale Abstände entfernen: Die gleichmäßigen horizontalen Abstände werden entfernt und deutliche Überlappungen werden ausgeglichen.
   • Vertikale Abstände entfernen: Die gleichmäßigen vertikalen Abstände werden entfernt und deutliche Überlappungen werden ausgeglichen.

Auf alle anders rotierten Hinweise haben die oben beschriebenen Befehle keine Auswirkungen.

Mit der rechten Maustaste auf eine Beschriftungsebene klicken und folgende Optionen auswählen:

• Alle Bemaßungen anzeigen, um die Bemaßungen auf allen Beschriftungsebenen anzuzeigen.
• Bemaßungen anzeigen, um nur die Bemaßungen für die Beschriftungsebene anzuzeigen, auf die mit der rechten Maustaste geklickt wurden.
