Anzeigen von Lightweight-Komponenten

Lightweight-KomponentenSiehe "Lightweight-Baugruppe" sind rein grafische Darstellungen einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält.. Die Transparenz von Lightweight-Komponenten in der Konstruktion kann eingestellt werden. Wenn beim Öffnen oder Einfügen einer Konstruktion keine Lightweight-Komponenten sichtbar sind, sicherstellen, dass in den Einstellungen die Anzeige dieser Komponenten aktiviert ist.

Siehe auch Lightweight-Komponenten.

Die Transparenz von Lightweight-Komponenten anpassen

1. Auf das Symbol "Transparenz"  auf der Statusleiste klicken.

2. Mit dem Schieber die Undurchsichtigkeit von Lightweight-Komponenten im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. einstellen. Alle Lightweight-Komponenten werden mit dieser Undurchsichtigkeit dargestellt.

Lightweight-Komponente ohne Transparenz anzeigen

Eine Lightweight-KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auswählen und Strg+Umschalttaste+F8 drücken, um die Komponente ohne Transparenz anzuzeigen. Alle anderen Lightweight-Komponenten werden weiterhin abgeblendet angezeigt.

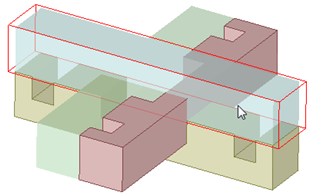

Vor dem Abblenden werden die Lightweight-Komponenten leicht transparent dargestellt und ihre Kanten werden nicht angezeigt.

Nach dem Abblenden werden alle Komponenten mit Ausnahme der ausgewählten Lightweight-Komponente unabhängig von ihrem Lightweight-Status abgeblendet.
