Interne und externe Komponenten

Interne Komponenten

Objekte innerhalb der SpaceClaim-Dokumentdatei sind interne Komponenten. Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. erstellte Komponenten sind standardmäßig interne Komponenten.

Interne Komponenten können in externe Komponenten umgewandelt werden. Hierbei wird eine eigene Datei für die KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" erstellt, und aus dieser wird eine externe Komponente. Siehe die Anweisungen weiter unten.

Aus einer externen Komponente kann eine interne Kopie erstellt werden. Hierdurch wird die Komponente in die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. integriert, und die ZuordnungBeziehung zwischen Objekten, durch die diese gemeinsam bearbeitet werden können. Wenn beispielsweise ein Polygon in 3D gezogen wird, erhalten die Flächen eine Polygonbeziehung. Wird eine Fläche oder Kante geändert, hat dies Auswirkungen auf alle Flächen des Polygons. Ein weiteres Beispiel für eine Zuordnung ist eine Spiegelebene zwischen zwei Flächen. Siehe "Spiegeln", "Zuordnungen entfernen" zur externen Komponente wird aufgehoben.

Externe Komponenten

Objekte außerhalb der SpaceClaim-Dokumentdatei sind externe Komponenten. Mit dem Werkzeug "Datei" auf der Registerkarte "Konstruktion" geladene Konstruktionen sind externe Komponenten. Siehe Einfügen einer anderen Konstruktion.

Eine Kopie einer externen Komponente kann als interne Komponente festgelegt werden. Die Kopie wird in die SCDOC-DateiDateiformat für SpaceClaim-Dateien (SCDOC). Dateien entsprechen der Open Packaging Convention von Microsoft, die auch von Microsoft Office 2007 verwendet wird. Diese Dateien sind ZIP-Archive mit einer besonderen Struktur, die hauptsächlich XML-Daten enthalten. eingefügt, sodass sie in der Konstruktion angezeigt und geändert werden kann. Die ursprüngliche externe Komponente bleibt unverändert. Siehe die Anweisungen weiter unten.

Wenn in den Optionen für Dateiimport und -export die Option Lightweight-Baugruppen verwenden ausgewählt wurde, werden externe Komponenten als Lightweight-KomponentenSiehe "Lightweight-Baugruppe" geladen. Siehe Lightweight-Komponenten.

Abhängige und unabhängige Komponenten

Es können mehrere Instanzen einer externen Komponente geladen werden. Diese werden als abhängige Komponenten bezeichnet. Änderungen an einer Instanz werden für alle Instanzen übernommen. Die Kopie ist in der SCDOC-Datei vorhanden, ihre Geometrie stammt jedoch aus der externen Datei.

Kopien externer Komponenten, die von anderen Kopien unabhängig gemacht wurden, werden als unabhängige Komponenten bezeichnet. Änderungen an einer unabhängigen Kopie wirken sich nicht auf das Original aus, und Änderungen am Original wirken sich nicht auf die Kopie aus.

Hinweise zu abhängigen und unabhängigen Komponenten

• Eine Instanz einer externen Komponente kann unabhängig gemacht werden, sodass sich Änderungen an dieser Instanz nicht auf andere Instanzen auswirken.
• Wenn die Konstruktion mehrere externe Komponenten enthält, hat das Umwandeln einer externen Komponente in eine interne Komponente keinerlei Auswirkungen auf die anderen Exemplare.
• Durch Umwandeln eines weiteren Exemplars derselben externen Komponente in eine interne Komponente wird eine zweite Instanz derselben internen Komponente erstellt. Wenn die neue externe Komponente nicht gespeichert wurde, wird beim Beenden von SpaceClaim eine Aufforderung zum Speichern der Komponente angezeigt.
• Wenn eine externe Unterkomponente als unabhängig festgelegt wird, wird auch ihre HauptkomponenteEine Komponente, der andere Komponenten untergeordnet sind. Beispielsweise ist in einem Block mit einer Bohrung der Block die Hauptkomponente und die Bohrung die dem Block untergeordnete Komponente. unabhängig.
• Die Unabhängigkeit wird in der Struktur so weit aufwärts übertragen, dass die Unterbaugruppe von gleichrangigen Baugruppen unterschieden werden kann. Die Namen werden entsprechend geändert.
• Die Unabhängigkeit wird in der Struktur nicht abwärts übertragen.

Beispiele

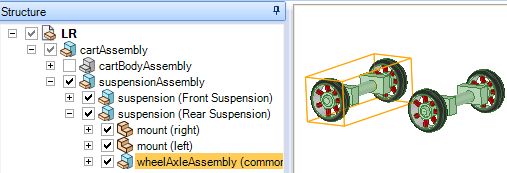

Unten wird die Struktur einer Konstruktion mit kopierten Unterbaugruppen dargestellt. In beiden Aufhängungsbaugruppen sind Kopien der Unterbaugruppe "wheelAxleAssembly" (hervorgehoben) vorhanden:

Wenn die hervorgehobene Unterbaugruppe unabhängig gemacht wird, werden die Unterbaugruppennamen geändert. Bei dem nicht in Klammern eingeschlossenen Text handelt es sich um die Namen der Komponenten. Die Änderung wirkt sich auf "wheelAxleAssembly" und die übergeordnete BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" aus. In der folgenden Abbildung ist an beide Namen "2" angefügt:

Komponente oder Baugruppe einfügen

1. Im Menü "Einfügen" die Option Aus Datei einfügen  auswählen.

2. Die Komponente suchen und doppelklicken, um sie einzufügen.

   Die Komponente wird als externe Komponente eingefügt. Die Komponente wird in der Mitte des Grafikfensters platziert, und ihre Unterkomponenten (falls es sich um eine Baugruppe handelt) erscheinen im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur".

Komponente unabhängig machen

Mit der rechten Maustaste im Strukturbaum auf die eingefügte abhängige Komponente klicken, den Mauszeiger über die Option UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. bewegen und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Unabhängig machen auswählen. Durch Drücken der Umschalttaste können mehrere Komponenten ausgewählt und gleichzeitig unabhängig gemacht werden.

Das Symbol im Strukturbaum ändert sich, und die Komponente wird in "<Ursprünglicher_Name_der_Komponente>2" umbenannt.

Interne Komponente in externe Komponente umwandeln

Wenn das DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. in demselben Ordner wie das übergeordnete Dokument und mit dem gleichen Namen wie der Komponentenname gespeichert werden soll:

1. Im Strukturbaum mit der rechten Maustaste auf die Komponente klicken, den Mauszeiger über die Option Ursprung bewegen und In externe umwandeln auswählen.

Wenn das Dokument in einem anderen Ordner oder unter einem anderen Namen gespeichert werden soll:

1. Mit der rechten Maustaste auf die Komponente klicken und im Kontextmenü Komponente öffnen auswählen.

   Die ausgewählte Komponente wird in einem neuen GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. angezeigt.

2. Im Menü "Datei" Speichern unter auswählen. (NICHT das Kontrollkästchen "Speichern als Kopie" aktivieren.)

3. Zu dem Ordner navigieren, in dem das Dokument gespeichert werden soll, und diesen auswählen, oder einen neuen Ordner erstellen.

4. Einen Dateinamen eingeben.

5. Auf OK klicken.

Die Komponente wird unabhängig von der verwendeten Methode als eigene Datei gespeichert, und ihr Symbol im Strukturbaum ändert sich entsprechend, um anzugeben, dass es sich jetzt um eine externe Komponente handelt.

Wenn die Konstruktion nicht gespeichert wurde, wird unabhängig von der verwendeten Methode eine Aufforderung zum Auswählen eines Ordners angezeigt.

Kopie einer externen Komponente als interne Komponente festlegen

1. Im Strukturbaum eine oder mehrere Komponenten auswählen.

2. Mit der rechten Maustaste auf die Komponente klicken, den Mauszeiger über die Option Ursprung bewegen und im Kontextmenü Interne Kopie verwenden auswählen.

   Die ausgewählte Komponente wird in die Konstruktion kopiert. Jegliche Änderungen an der Komponente haben keinerlei Auswirkungen auf die externe Originaldatei.

3. Mit Alle als intern festlegen werden alle externen Komponenten in der Konstruktion als intern festgelegt.

Kopie einer externen Komponente speichern

1. Im Strukturbaum eine oder mehrere externe Komponenten auswählen.

2. Auf Speichern unter klicken.

3. Speichern als Kopie auswählen.

4. Auf Referenzen klicken.

   Das Dialogfeld "Konstruktionen, auf die verwiesen wird" wird geöffnet.

5. Auf Durchsuchen klicken und einen Ordner auswählen, in dem die Kopien der externen Komponenten gespeichert werden.

6. Die externen Komponenten auswählen, die gespeichert werden sollen.

7. Auf OK klicken.

8. Auf Speichern klicken.

   Dateien werden automatisch umbenannt, um Konflikte aufzulösen. In diesem Fall wird in der Statusleiste eine Warnmeldung angezeigt.
