Anzeigen von Maßen

Mit "MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion." können Maße von Kanten und Flächen in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. angezeigt werden. Alle auf dem Bildschirm angezeigten Werte werden automatisch in die Zwischenablage kopiert und können in einem anderen DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. eingefügt werden.

Auf das Werkzeug "Messen" kann über das Menü und in den Werkzeugen ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. und VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. zugegriffen werden. Messwerte können nur ausgewählt werden, wenn das Werkzeug über "Ziehen" oder "Verschieben" aufgerufen wird.

Durch Festlegen der Optionen für Einheiten in SpaceClaim können Maßeinheiten ausgewählt werden. Die Werte für Genauigkeit und Winkelgenauigkeit können auch in den Optionen für das Werkzeug "Messen" angepasst werden.

Der Dokumentursprung wird standardmäßig angezeigt. Die Alt-Taste gedrückt halten und den UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. oder seine Achsen als Bezugsobjekte auswählen, und der Abstand in dieser Richtung (oder allen drei Richtungen) wird angezeigt.

Wenn die Alt-Taste gedrückt gehalten und ein Ursprung ausgewählt wird, wird eine Vorschau des Abstands der x-, y- und z-Koordinate vom Ursprung angezeigt. Die Vorschau ändert sich, wenn der Mauszeiger im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. über Objekte bewegt wird. Wenn die Alt-Taste gedrückt gehalten und eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. ausgewählt wird, wird in der Vorschau der Abstand vom PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. unter dem Mauszeiger zu der Ebene angezeigt. Wenn die Alt-Taste gedrückt gehalten und eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. oder AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". ausgewählt wird, wird in der Vorschau der Abstand von dem Punkt unter dem Mauszeiger zu der Linie bzw. Achse angezeigt. Durch Klicken auf ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. werden die BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". in der Ergebnisbox festgelegt.

Für die Ergebnisse werden negative Werte angezeigt, wenn ein Ursprung ausgewählt wird und die Messung in der Richtung einer oder mehrerer Achsen negativ ist.

Maße anzeigen

1. Auf der Registerkarte Messen im Menü Untersuchen auf  Messen klicken.

   Den Mauszeiger über die Konstruktion bewegen, um eine Vorschau der zum Messen verfügbaren Flächen und Kanten anzuzeigen.

2. Punkte, Kurven, Kanten oder Flächen auswählen, um Maße anzuzeigen.

   Wenn mehrere Objekte mit gedrückter Strg-Taste ausgewählt werden, werden passende Maße zwischen diesen angezeigt. Der Wert für den Mindestabstand zwischen Objekten zeigt eine exakte Messung des Mindestabstands zwischen den ausgewählten Objekten an.

   Beim Auswählen mehrerer Flächen wird deren Gesamtfläche angezeigt.

   Dreifach auf einen KörperEin Volumenkörper oder eine Oberfläche. klicken, um die Gesamtoberfläche anzuzeigen.

3. (Optional) Die Alt-Taste gedrückt halten und ein Bezugsobjekt auswählen.

   Das Bezugsobjekt kann ein Punkt, eine KurveIn 3D eine beliebige Linie im Raum., eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., eine Ebene, eine Achse oder ein Ursprung sein.

   Es kann der Abstand zu einer Achse eines Ursprungsobjekts gemessen werden.

4. (Optional) Die Maus über einen Messwert bewegen, um das Symbol "Kopieren" anzuzeigen. Den Wert in die Zwischenablage kopieren, damit er in Hinweise usw. eingefügt werden kann.

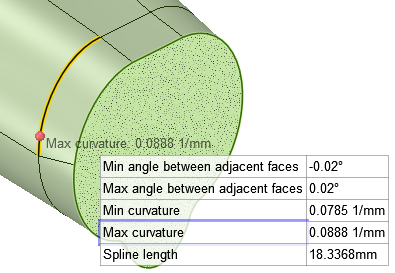

   Beim Messen von Kanten und Kurven werden die Stellen mit der minimalen und maximalen KrümmungAnalysewerkzeug, das einen Randgraphen oder Farbschattierungen anzeigt, um die Krümmung entlang Kurven oder Kanten zu verdeutlichen. Werte geben an, wie stark gekrümmt bzw. "kurvig" die Kurve bzw. Oberfläche an einzelnen Punkten ist. in der Geometrie hervorgehoben, wenn der Mauszeiger über das Ergebnis bewegt wird; siehe unten.





Nach der Auswahl eines Netzkörpers im Werkzeug "Messen" wird der Wert der Gesamtfläche der Körperoberfläche angezeigt.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Beispiele

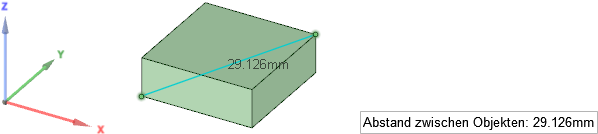

Messen zwischen zwei Punkten.

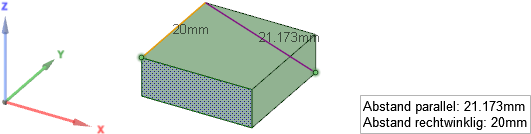

Messen zwischen zwei Punkten, wobei eine Bezugsfläche mit gedrückter Alt-Taste ausgewählt wird, sodass der projizierte Abstand an die Messung angefügt wird.

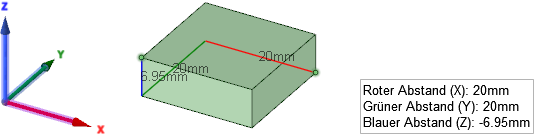

Messen zwischen zwei Punkten, wobei jedoch der Ursprung mit gedrückter Alt-Taste als Bezugsobjekt ausgewählt wird, sodass der Abstand der x-, y- und z-Koordinate angezeigt wird.

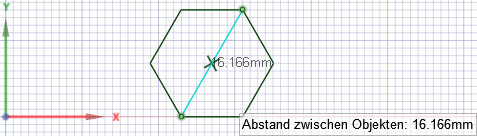

Messen des Abstands zwischen zwei Skizzenpunkten

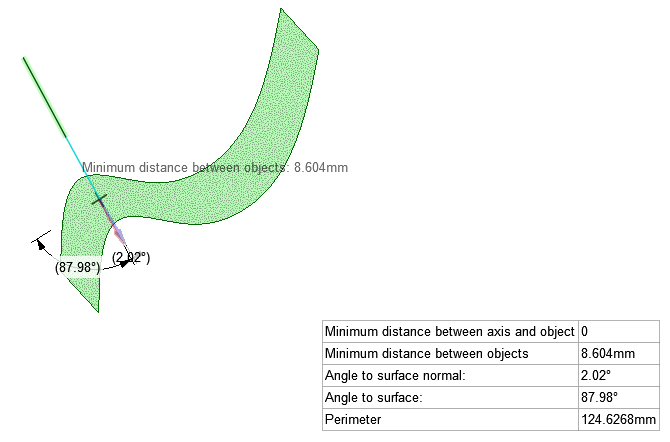

Den Winkel zwischen einer Skizzenkurve und einer Fläche messen. Die Skizzenkurve wird verlängert, bis sie die Fläche schneidet. Der Winkel zur Oberflächennormalen ist der Winkel zwischen der verlängerten Kurve und der Linie, die sich am Schnittpunkt rechtwinklig zur OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". befindet. Der Winkel zur Oberfläche ist der Winkel zwischen der verlängerten Kurve und einer Ebene tangential zur Oberfläche am Schnittpunkt.
