Mit dem Werkzeug "Flächen zusammenführen" werden mehrere angrenzende Flächen durch eine einzelne neue Fläche
ersetzt, die mit den ursprünglichen Flächen genau übereinstimmt. Mit diesem Werkzeug kann ein Modell vereinfacht werden, bevor es für die Analyse exportiert wird. Das Zusammenführen von Flächen kann zu einem gleichmäßigeren Netz für den Volumenkörper führen.
Es sollten nur Flächen zusammengeführt werden, die tangential oder nahezu tangential sind. Andernfalls entsprechen die Ergebnisse eventuell nicht den Erwartungen.
Bei Verwendung des Werkzeugs "Flächen zusammenführen" können keine Kanten ausgewählt werden. Wenn eine Kante und eine Fläche ausgewählt werden müssen, um eine fehlende Fläche zu füllen, muss das Werkzeug Füllen auf der Registerkarte "Konstruktion" verwendet werden. Die Werkzeuge Fehlende Flächen und Lücken, die auf der Registerkarte "Vorbereiten" verfügbar sind, erfüllen diese Funktion ebenfalls.
|
Das Werkzeug "Flächen zusammenführen" ist nur zur Vorbereitung auf die Analyse vorgesehen. Durch das Zusammenführen von Flächen wird das Modell vereinfacht, indem Kanten entfernt werden, das Modell ist aber schwieriger zu ändern. |
Auf der Registerkarte "Reparieren" im Menü "Justieren" auf
Flächen zusammenführen klicken.

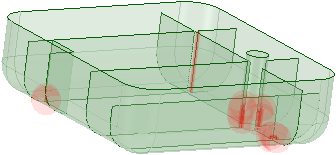

Zwei oder mehr Flächen auswählen, die zusammengeführt werden sollen.
Wenn die Berührungspunkte zwischen der neuen und der vorhandenen Fläche beibehalten werden sollen, auf die Werkzeughilfe Berührung beibehalten klicken und die Fläche auswählen, deren Berührungspunkte beibehalten werden sollen.
Auf die Werkzeughilfe Abschließen klicken.
SpaceClaim ersetzt die ausgewählten Flächen durch eine neue Fläche.
Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.
|
|
Die Werkzeughilfe Auswählen ist standardmäßig aktiviert. Die Auswahl kann auch durch Zeichnen einer Auswahlbox im Grafikfenster |
|
|
Mit der Werkzeughilfe Berührung beibehalten können Flächen ausgewählt werden, deren Berührungspunkte beibehalten werden sollen. Die neue Fläche ist tangential zu den ausgewählten Flächen. Flächen, mit denen Berührungspunkte bestehen sollen, können auch durch Drücken der Alt-Taste und Klicken auf die Fläche ausgewählt werden. |
|
|
Die Werkzeughilfe Abschließen ersetzt die ausgewählten Flächen durch eine einzelne Fläche. |
