Konstruktionsmodi

In SpaceClaim stehen drei Modi zur Bearbeitung von Konstruktionen zur Verfügung: SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten., Schneiden-ModusSiehe "Schneiden" und 3D-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden.. Anhand dieser Modi ist erkennbar, ob in 2D oder 3D gearbeitet wird. Auch der Unterschied zwischen der Bearbeitung in der SchnittdarstellungEine der Ansichtsmöglichkeiten für Zeichenblätter. In einer Schnittdarstellung wird ein Querschnitt durch eine Konstruktion dargestellt. Eine Schnittdarstellung wird aus einer der anderen Ansichten des Zeichenblatts erstellt. Siehe "Übersicht", "Projizierte Ansicht" und "Detailansicht". (in der 3D-Objekte bearbeitet werden können) und im Skizziermodus (in dem 3D-Objekte nicht bearbeitet werden können) wird deutlich.

Modus wechseln

1. Im Menü "Modus" auf ein Werkzeug klicken.

   Es ist auch möglich, im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. mit der rechten Maustaste in einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. zu klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Skizziermodus, Schneiden-Modus oder 3D-Modus auszuwählen bzw. K (für Skizziermodus), X (für Schneiden-Modus) oder D (für 3D-Modus) zu drücken.

   Im Skizziermodus kann auch auf Zu 3D-Modus zurückkehren  in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". für Skizzenebenen geklickt werden.

2. Zum Wechseln vom 3D-Modus in einen der anderen Modi eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. auswählen, auf der skizziert werden soll, oder einen Querschnitt erstellen.

   Wenn bei Auswahl eines Ursprungsobjekts oder dessen Mittelpunkt auf den Skizziermodus geklickt wird, wird die Skizzenebene mit der XY-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des Ursprungsobjekts gefluchtet.

Ansicht im Schneiden-Modus kippen

Bei aktiviertem Schneiden-Modus mit der rechten Maustaste klicken und Betrachtungsrichtung kippen auswählen.

Menü "Modus"

Das Menü "Modus" enthält die folgenden Werkzeuge:

Beispiele

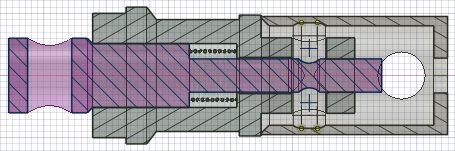

Eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. im Schneide-Modus. Die aktive KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" wird in der Farbe des Teils (im Beispiel Magenta) dargestellt, die inaktiven Komponenten werden grau dargestellt.

Beim Wechsel vom Schneide- in den 3D-Modus werden geschlossene skizzierte Kurven automatisch in Oberflächenobjekte umgewandelt, und die Skizzenkurven werden zu Kanten. Nur die Skizzenkurven, die zur geschlossenen OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". beitragen, werden in Kanten umgewandelt, die anderen Kurven verbleiben in der Konstruktion als freie Kurven.
