Verschieben unter Verwendung eines Drehpunkts

Mit der Werkzeughilfe "DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden." werden Objekte um einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll., eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". verschoben. Diese Werkzeughilfe kann zum Schwenken von Mustern oder Flächen und zum Erstellen einer einfachen aufgelösten BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" verwendet werden.

Objekte mit der Werkzeughilfe "Drehpunkt" verschieben

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. klicken.

2. Die zu verschiebenden Punkte, Kanten oder Flächen auswählen. Es können Oberflächen, VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Komponenten ausgewählt werden.

   Dieses ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. wird durch eine Schattierung hervorgehoben, die dunkler als dessen normale Farbe ist. Ausgewählte Komponenten werden durch eine rote Begrenzungsbox hervorgehoben.

3. Auf die Werkzeughilfe Drehpunkt auf der rechten Seite des Grafikfensters klicken.

4. Den Punkt, die Kante oder die Fläche als Drehpunkt auswählen. Es können Oberflächen, Volumenkörper oder Komponenten ausgewählt werden.

   Dieses Objekt wird in Blau hervorgehoben.

5. Mit dem Verschiebe-Werkzeug einen Pfeil oder Radius ziehen, um die Objekte zu verschieben.

Beispiele

In den unten angegebenen Beispielen wurde das Objekt in der durch den roten Pfeil angegebenen Richtung gezogen.

Verschieben einer Kante mit einer anderen Kante als Drehpunkt.

Verschieben eines Musters mit einem anderen Musterelement als Drehpunkt. Es müssen alle Flächen für das zu verschiebende Musterelement ausgewählt werden.

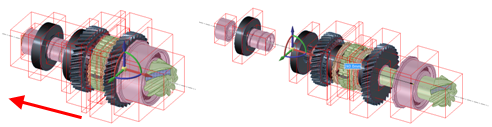

Verschieben von Komponenten mit einer Fläche einer der Komponenten als Drehpunkt. Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. die Komponenten auswählen.
