Ansichten

Die Tastenkombinationen für die Standardansichten können geändert werden, und die Einstellungen für die Ausrichtung und Sichtbarkeit von Objekten können in benutzerdefinierten Ansichten gespeichert werden.

Benutzerdefinierte Ansichten werden beim VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. nicht automatisch skaliert.

Tastenkombinationen für Ansichten ändern

1. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" die Registerkarte AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. auswählen.

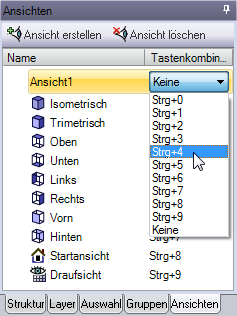

2. In der Dropdown-Liste Tastenkombination eine Tastenkombination für die zu ändernde Ansicht auswählen.

Benutzerdefinierte Ansichten hinzufügen

1. Die Ansicht im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. so positionieren, wie sie gespeichert werden soll.

2. Im Fensterbereich "Struktur" die Registerkarte Ansicht auswählen.

3. Oben im Fensterbereich auf Ansicht erstellen klicken.

4. Aus den folgenden Optionen auswählen:

   • Name: Einen eindeutigen Namen für die Ansicht eingeben. Der Name wird im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt.

   • Tastenkombination: Eine Tastenkombination aus der Dropdown-Liste auswählen.

   • Ausrichtung: Angeben, ob die aktuelle Ausrichtung in der Ansicht gespeichert werden soll.

   • Objektsichtbarkeit: Angeben, ob die Sichtbarkeit von Objekten in der aktuellen Ansicht gespeichert werden soll. Die bei der Erstellung der Ansicht ausgeblendeten Objekte sind auch ausgeblendet, wenn die Ansicht übernommen wird. Die Sichtbarkeit wirkt sich auf alle Arten von Formen, Ebenen und Kurven aus.

   • Sichtbarkeitsverhalten für neue Objekte: Angeben, welches Sichtbarkeitsverhalten für Objekte gelten soll, die nach dem Erstellen der Ansicht erstellt werden.

     • Unverändert belassen: Neue Objekte behalten die Sichtbarkeit bei, wenn die Ansicht angewendet wird.

     • Sichtbar: Neue Objekte sind sichtbar, wenn die Ansicht angewendet wird.

     • Ausgeblendet: Neue Objekte sind ausgeblendet, wenn die Ansicht angewendet wird.

5. Auf OK klicken.

   Die benutzerdefinierte Ansicht wird dem Menü des Werkzeugs "Ansicht" hinzugefügt.

Benutzerdefinierte Ansicht anwenden

Die aktuelle Ansicht kann wie folgt in eine benutzerdefinierte Ansicht geändert werden:

• Die Registerkarte Ansicht im Fensterbereich "Struktur" auswählen, mit der rechten Maustaste auf die Ansicht klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Ansicht anwenden auswählen.
• Die Tastenkombination (wenn zugewiesen) verwenden.
• Die Ansicht aus dem Menü des Werkzeugs "Ansicht"  im Menü "Ausrichten" auswählen.

Benutzerdefinierte Ansicht ersetzen

1. Die Ansicht im Grafikfenster so positionieren, wie sie gespeichert werden soll.

2. Im Fensterbereich "Struktur" die Registerkarte Ansicht auswählen.

3. Mit der rechten Maustaste auf die benutzerdefinierte Ansicht klicken, die ersetzt werden soll, und im Kontextmenü Ersetzen auswählen.

   Die benutzerdefinierte Ansicht wird durch die aktuelle Ansicht ersetzt.

Benutzerdefinierte Ansicht umbenennen

1. Im Fensterbereich "Struktur" die Registerkarte Ansicht auswählen.

2. Mit der rechten Maustaste auf die Ansicht klicken, die umbenannt werden soll, und im Kontextmenü Umbenennen auswählen.

3. Einen neuen Namen für die Ansicht eingeben.

Eigenschaften einer benutzerdefinierten Ansicht bearbeiten

1. Im Fensterbereich "Struktur" die Registerkarte Ansicht auswählen.

2. Mit der rechten Maustaste auf die Ansicht klicken, die bearbeitet werden soll, und im Kontextmenü Eigenschaften auswählen.

3. Die Eigenschaften der Ansicht bearbeiten.

Benutzerdefinierte Ansicht löschen



1. Im Fensterbereich "Struktur" die Registerkarte Ansicht auswählen.

2. Die zu löschende Ansicht auswählen.

3. Oben im Fensterbereich auf Ansicht löschen klicken.

   Standardansichten können nicht gelöscht werden.
