Mit der Option Rundung
im Werkzeug "Ziehen" können die Kanten eines beliebigen Volumenkörpers verrundet werden. Es kann auch eine Innen- oder Außenecke einer Oberfläche verrundet werden. Abrunden zwischen Flächen und Oberflächen enthält Anweisungen zum Erstellen einer abgerundeten Fläche zwischen zwei Flächen.
Verrundungen werden als Flächentyp erkannt, und im Fensterbereich Eigenschaften sind spezielle Optionen verfügbar. Der Wert von Rundung (Wahr oder Falsch) und der Wert von Radius können geändert werden. Bei einem variablen Radius weist Rundung den Wert Variiert auf.
Eine Rundung mit konstantem oder variablem Radius kann mit dem Werkzeug "Ziehen" im Schneiden-Modus geändert werden.
Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf das Werkzeug
Ziehen klicken.

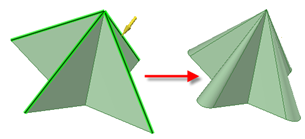

Die Kante oder Kanten für das Abrunden auswählen. Doppelklicken, um eine Tangentenkette auszuwählen.
Es kann auch eine Innen- oder Außenecke einer Oberfläche ausgewählt werden.
Im Fensterbereich "Optionen" oder auf der Mini-Toolbar die Option Rundung auswählen. Diese Option ist für Kanten, die abgerundet werden können, automatisch ausgewählt.
Klicken und die Kante in die Richtung des Pfeils ziehen.
Zum Bemaßen der Rundung die Leertaste drücken, den Radius eingeben und die Eingabetaste drücken.

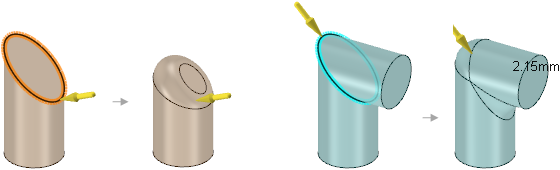

Wenn eine Kante zum Erstellen einer Rundung gezogen wird, bestimmt das Werkzeug "Ziehen" anhand der Form, ob eine Rundung mit konstantem oder variablem Radius erzeugt werden muss.

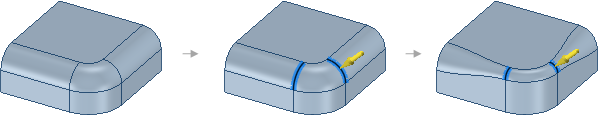

Wenn eine Rundung erzeugt wurde, wird diese beim Ziehen einer anliegenden Fläche ebenfalls gezogen.
Wenn mehrere Kanten gleichzeitig gerundet werden und eine oder mehrere Rundungen nicht erstellt werden können, werden nur die erfolgreichen Rundungen erstellt.
|

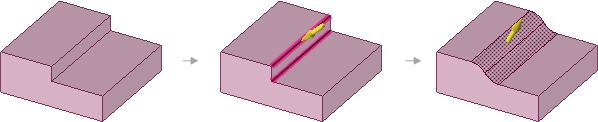

Die von der Rundung verdeckte Fläche bleibt gespeichert, sodass sie nach dem Füllen der Rundung angezeigt werden kann. Beim Verschieben einer Rundung wird die durch die Rundung verdeckte Fläche ebenfalls verschoben. |
Auf das Werkzeug Ziehen klicken.
Die beiden Kanten auf den gegenüberliegenden Seiten der Fläche auswählen, die in eine vollständige Rundung umgewandelt werden soll, oder die kreisförmige Kante am Ende eines Zylinder auswählen.
Es ist möglich, mehrere Kantenpaare auszuwählen und vollständige Rundungen zwischen den Paaren zu erstellen.
Die Kanten nach unten ziehen, sodass sie gerundet werden.
Die Maus langsam in die entgegengesetzte Richtung ziehen, bis die Flächen nicht mehr verrundet sind, und weiter ziehen, bis die vollständige Rundung angezeigt wird.
Auf das Werkzeug Ziehen klicken.
Die vollständig abzurundende Fläche auswählen.
Die Strg-Taste gedrückt halten und die zwei Seitenflächen auswählen, die tangential zur vollständigen Rundung liegen.
Mit der rechten Maustaste klicken und Vollständige Rundung auswählen.
