Verkürzungswerte

Bei der Berechnung des Verkürzungswerts wird der sogenannte K-Faktor verwendet. Hierbei handelt es sich um das Verhältnis der Position der neutralen Linie (t in der Abbildung unten) zur Materialstärke (T). Beim Biegen von Metall wird das Material am Innenradius in einen komprimierten Zustand versetzt, während das Material am Außenradius unter Spannung gebracht wird. Die neutrale Linie ist der Punkt ohne Beanspruchung, an dem das Material von Druck auf Spannung übergeht.

K-Faktor = t/T

Der K-Faktor ist eine geometrische Berechnung, der die physischen Faktoren für einen angegebenen Biegevorgang (Materialtyp, Biegeoperationstyp, Werkzeuge etc.) nicht berücksichtigt. Daher kann der aktuelle K-Faktor für eine Konfiguration nur durch eine Umkehrrechnung aus einem aktuellen Biegevorgang berechnet werden. Anders ausgedrückt: Erst das Metall biegen, anschließend das Ergebnis messen und dann den K-Faktor berechnen.

[%=General.ProductName%] bestimmt die korrekte K-Faktor-Kurve, sodass das Ergebnis genauer ist, ohne dass der K-Faktor modifiziert oder häufig die Biegetabellen geändert werden müssen. Der Standardverkürzungswert liefert für normale Biegungen, die mit normalen Werkzeugen und einer normalen Biegepresse erzeugt werden, ein genaues Ergebnis. Für einfache Teile sollten die Standardverkürzungswerte verwendet werden. Für Spezialfälle kann eine Verkürzungswerttabelle verwendet werden.

Die für die Standardwerte in [%=General.ProductName%] verwendete Kurve wird unten dargestellt.

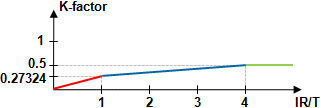

Der Graph enthält drei Segmente: rot, blau und grün.

• Das rote Segment stellt Biegeradien kleiner als die Materialstärke dar. Aufgrund der physikalischen Einschränkungen für die Kompressibilität von Stahl können Biegungen mit einem kleineren Radius als der Stärke beim Luftbiegen nur schwer erreicht werden.
• Das blaue Segment zeigt, dass der K-Faktor nicht konstant ist, wenn der Wert des Innenradius erhöht wird. Er nimmt bis zu ca. 0,5 zu, wenn der innere Radius ungefähr das Vierfache der Materialstärke beträgt. Darüber hinaus nimmt er nicht weiter zu, da das Material nicht weiter gedehnt wird. Ein K-Faktor über 0,5 ist nicht möglich.
• Das grüne Segment ist konstant bei 0,5. Dies ist die neutrale Achse für Biegungen, deren Radius mehr als das Vierfache der Materialstärke beträgt.

Die Stelle, an der sich das rote und das blaue Segment berühren, ist wichtig. Sie stellt einen Biegeradius dar, der der Materialstärke entspricht. Für normale Biegungen ist das Ergebnis der Umkehrrechnung für den K-Faktor:

K = (4-PI) / PI = 0,27324

Dies kann durch Drücken auf "Bremsenhersteller" bestätigt werden. Dieser Wert ist für normale Biegungen korrekt, da er auf dem tatsächlichen physischen Ergebnis basiert.

Für Materialien und Prozesse können Verkürzungswerttabellen erstellt werden. Nach dem Ausfüllen der Tabellen (dies ist ein einmaliger Vorgang) kann mit den Tabellen abgewickelt oder der Standardwert verwendet werden.

Wenn im Strukturbaum auf oberster Ebene eine Blechkonstruktion ausgewählt ist, wird die Option Typ des K-Faktors in der Gruppe Blech im Fensterbereich Eigenschaften angezeigt. Für den K-Faktor ist standardmäßig der Typ "Variabel" festgelegt. Es kann jedoch auch ein konstanter K-Faktor ausgewählt werden.

Mit der Option Konstant für den Typ des K-Faktors kann ein numerischer Wert für das Teil eingegeben werden.

Der K-Faktor sollte nur geändert werden, damit er den Verarbeitungseigenschaften des Metalls entspricht.
