Nähte

Mit dem Werkzeug Naht kann der Standardnahttyp festgelegt und der Nahttyp einer vorhandenen Naht geändert werden. Der Nahttyp kann für Nähte mit und ohne Freistich geändert werden.

Das Symbol im Werkzeug "Naht" ändert sich und gibt den aktuellen Nahttyp wieder. Diese Einstellung wird bis zum Schließen von SpaceClaim gespeichert. Beim Auswählen einer Naht wird der Nahttyp auch im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" angezeigt.

Nähte im Menü "Hervorheben" auswählen, um alle Nähte in der Blechkonstruktion hervorzuheben.

Nahttyp ändern

Auf der Registerkarte "Blech" im Menü "Erstellen" eine Option aus dem Werkzeug "Naht" auswählen:

Der ausgewählte Nahttyp wird als Standard für die Sitzung gespeichert. Daher sind alle mit "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." erstellten Nähte von diesem Nahttyp.

Naht in einer Blechkonstruktion ändern

1. Eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auswählen, die zu einer Naht gehört.

   Die Strg-Taste drücken und klicken, um mehrere Nähte auszuwählen.

2. Eine Option aus dem Werkzeug "Naht" auswählen.

   Es kann auch eine Option aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". ausgewählt oder der Wert für Nahttyp im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden.

Beispiele

Auswählen einer Kante, um eine Naht mit S-Biegung in eine Naht vom Typ "Keine Überlappung" zu ändern

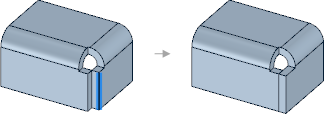

Auswählen der Kante einer Ecknaht, um den Nahttyp von "Keine Überlappung" in "Vollständige Überlappung" zu ändern

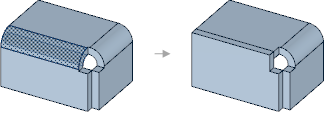

Ändern einer Biegenaht in eine Naht vom Typ "Vollständige Überlappung"

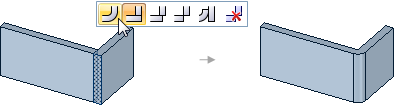

Ändern eines Nahttyps mit der Mini-Toolbar "Naht", wenn die Werkzeuge "Auswählen" und "Ziehen" aktiviert sind



Naht entfernen

1. Eine Kante oder Fläche auswählen, die zu einer oder mehreren Biegenähten vom Typ "Vollständige Überlappung", "Partielle Überlappung" oder "Keine Überlappung" gehört.

2. Die Strg-Taste drücken und klicken, um mehrere Kanten auszuwählen.

3. Die Option Keine aus dem Werkzeug "Naht" auswählen.

   Es ist auch möglich, mit der rechten Maustaste auf die Kante oder Fläche und in der Mini-Toolbar für die Naht auf zu klicken oder im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" den Wert Keine für Nahttyp auszuwählen.

   Die Geometrie an der Naht wird nicht geändert, doch die Naht wird nicht mehr von SpaceClaim erkannt. Dieser Schritt ist möglicherweise erforderlich, wenn Änderungen ausgeführt werden sollen, die nicht an einer erkannten Naht vorgenommen werden können, z. B. das Erstellen einer partiellen Bördelung.

Überlappende Naht umkehren

Mit der rechten Maustaste auf eine partielle oder vollständig überlappende Naht klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Umkehren auswählen.
