Lightweight-Muster

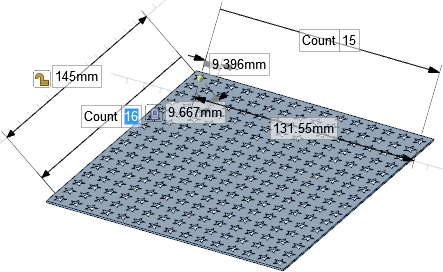

Lightweight-Muster ermöglichen das Erstellen von Mustern in Blech, die Hunderttausende von Elementen enthalten. Sie werden fast so schnell wie ein einzelnes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. angezeigt, da nur die Grafikfacetten des ursprünglichen Elements berechnet und dann entsprechend den Musterbemaßungen in Grafiken übersetzt werden.

Die rein grafischen Elemente können nicht ausgewählt werden. Alle Änderungen werden durch den Musterführungspunkt gesteuert, und beim VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. des Führungspunktes werden alle Musterelemente verschoben.

Beim Umschalten von einem echten Muster zu einem Lightweight-Muster bleibt die als Musterführungspunkt ausgewählte Bohrung ausgewählt. Daher ist es möglich, ein Lightweight-Muster in ein reguläres Muster umzuwandeln, den Mittelpunkt der Änderung oder die Führungspunktposition zu ändern und dann das Muster wieder in ein Lightweight-Muster umzuwandeln, um die Verarbeitungsgeschwindigkeit zu erhöhen.

Beim Exportieren einer Blechkonstruktion werden Lightweight-Muster automatisch in reguläre Muster umgewandelt.

Ein Lightweight-Muster kann nur mithilfe eines Musters von Bohrungen erstellt werden.

Lightweight-Muster erstellen

1. Die Anweisungen in Erstellen von Mustern befolgen, um ein Muster von Bohrungen zu erstellen.

   Es kann ein beliebiger Typ von Muster, einschließlich linearer, kreisförmiger, radialer Muster usw., erstellt werden.

2. Mit der rechten Maustaste auf den Musterführungspunkt klicken und Lightweight-Muster umschalten auswählen.

Lightweight-Muster in normales Muster umwandeln

Mit der rechten Maustaste auf den Musterführungspunkt klicken und Lightweight-Muster umschalten auswählen.
