Blechkreise

Blechwerkzeug Kreis zum Zeichnen von Kreisen in Blech verwenden.

Rechtecke, Kreise, Polygone und Ellipsen werden beim Skizzieren automatisch auf die Stärke einer Blechwandung gestreckt. Die Standardstärke der Wandungen kann in den Blecheigenschaften geändert werden.

Zusätzlich kann mithilfe der Option ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. beim Skizzieren eine Wandung erstellt werden, die rechtwinklig zur Skizzenebene liegt.

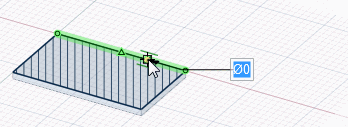

Kreis in Blech skizzieren

1. Auf die Registerkarte Blech klicken.

2. Im Menü "Skizzieren" auf  Kreis klicken oder C drücken.

3. (Optional) Wenn beim Skizzieren Wandungen erstellt werden sollen, auf die Option Profil klicken.

4. Klicken, um den Kreismittelpunkt festzulegen.

   Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.

5. Klicken, um den Kreisdurchmesser festzulegen.

6. Der Kreis wechselt automatisch zu bestehenden Skizzen oder definierten Kreisen und BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". in der Skizzierebene.

   Wenn zwei zueinander tangential verlaufende Kreise skizziert werden und dann der Durchmesser eines der Kreise durch Ändern der BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. geändert wird, wird die Berührung mit dem anderen Kreis beibehalten.

   Wenn der Mittelpunkt eines Kreises gezogen wird, der einen anderen Kreis berührt, ändert sich der Radius des anderen Kreises, sodass der Berührungspunkt beibehalten wird.

Optionen

Mit den folgenden Skizzenoptionen für Blech kann zwischen dem Skizzieren einer flachen Wandung und einer Wandung, die rechtwinklig zur Skizzenebene ausgerichtet ist, gewählt werden:

Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:

• Kartesische BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung".: Einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. angezeigt.

• Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.

• An RasterSiehe "Skizzierraster" fangen: Diese Option auswählen, um beim Skizzieren das FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden. zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.

• An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.

• Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. im ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.

• Kurven anpassen: Wenn die Skizzenebene durch ein NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und Bogen blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.

  • Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.

  • Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.

  • Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.
