Blech-Polygone

Mit dem Blechwerkzeug PolygonKomplexes Objekt, das aus drei oder mehreren geraden Linien in einer geschlossenen Form besteht. Mit "Polygon" können Polygone mit bis zu 32 Seiten gezeichnet werden. können Polygone mit 3 bis 64 Seiten gezeichnet werden.

Rechtecke, Kreise, Polygone und Ellipsen werden beim Skizzieren automatisch auf die Stärke einer Blechwandung gestreckt. Die Standardstärke der Wandungen kann in den Blecheigenschaften geändert werden.

Zusätzlich kann mithilfe der Option ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. beim Skizzieren eine Wandung erstellt werden, die rechtwinklig zur Skizzenebene liegt.

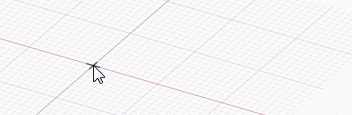

Polygon in Blech skizzieren

1. Auf die Registerkarte Blech klicken.

2. Auf  Polygon im Menü "Skizzieren" klicken.

3. (Optional) Inneren Radius verwenden im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" wählen, um das Polygon anhand des Durchmessers eines Kreises im Polygon zu bemaßen. Option deaktivieren, um das Polygon anhand eines Außenkreises zu bemaßen.

4. (Optional) Wenn beim Skizzieren Wandungen erstellt werden sollen, auf die Option Profil klicken.

5. Klicken, um den Mittelpunkt des Polygons festzulegen.

   Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.

6. Maus ziehen, um das Polygon zu zeichnen und seine Ausrichtung zu ändern.

   Die Ausrichtung ist der Winkel des Polygons relativ zur X- und Y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse"..

   Durch Drücken der Tab-Taste und Eingabe einer Zahl können der Durchmesser, die Ausrichtung und die Anzahl der Seiten geändert werden.

7. Klicken, um das Polygon abzuschließen.

   Die Seiten des Polygons stehen in Beziehung zueinander und fungieren als ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien.. Wenn das Objekt in 3D gezogen wird, werden die Beziehungen der Kanten und Flächen des Polygon-Volumenkörpers beibehalten.

   Tipp Nach dem BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem Raster oder einer ausgewählten Ebene ausblenden. einer Polygon-Skizze mit dem Werkzeug Beschneiden kann das Polygon durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. der ursprünglichen Seiten mithilfe von "Auswählen" wiederhergestellt werden.

Optionen

Im Fensterbereich "Optionen" stehen die folgenden Optionen zur Verfügung:

• Inneren Radius verwenden: Diese Option aktivieren, um das Polygon anhand des Durchmessers eines Kreises im Polygon zu bemaßen. Option deaktivieren, um das Polygon anhand eines Außenkreises zu bemaßen. Im nachfolgenden Bild befindet sich der blaue Kreis im Polygon und der orangefarbene Kreis außerhalb des Polygons.

Mit den folgenden Skizzenoptionen für Blech kann zwischen dem Skizzieren einer flachen Wandung und einer Wandung, die rechtwinklig zur Skizzenebene ausgerichtet ist, gewählt werden:

Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:

• Kartesische BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung".: Einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. angezeigt.

• Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.

• An RasterSiehe "Skizzierraster" fangen: Diese Option auswählen, um beim Skizzieren das FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden. zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.

• An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.

• Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. im ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.

• Kurven anpassen: Wenn die Skizzenebene durch ein NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.

  • Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.

  • Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.

  • Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.
