Abwickeln von Blech

Blechkonstruktionen können abgewickelt werden, und Änderungen werden gleichzeitig in der abgewickelten KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" und in der ursprünglichen Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. angezeigt.

Die Schaltfläche Abwicklung wird aktiviert, wenn eine einzelne FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eines Blechteils ausgewählt wird.

Abgewickelte Teile werden beim Exportieren eines Blechteils nicht mit dem VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. exportiert. Das abgewickelte Teil kann jedoch explizit exportiert werden.

Die folgenden Wandungstypen können abgewickelt werden; dabei muss jedoch mit der rechten Maustaste auf eine ebene Fläche und nicht auf einen Zylinder oder Kegel geklickt werden:

• EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. Wandungen
• Zylindrische Wandungen, inklusive Zylindern mit großem Durchmesser (Rundbiegen)
• Die meisten konischen Wandungen, z. B. ein Teil mit variablem Radius zwischen Bögen, das enthülst und in ein Blechteil umgewandelt wurde. Teile, die mit Füll- und Verbindungsflächen zwischen den Radien erstellt wurden, lassen sich ebenfalls zuverlässig abwickeln.
• Z-Biegungen und S-Biegungen, auch wenn diese neben einer zylindrischen oder konischen Wandung liegen.
• Wandungen mit Bohrungen, die eine Biegung berühren oder zu einem ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. gehören, das eine Biegung enthält.
• Doppelwandige Teile, die eine komplexe, nicht gebogene Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. enthalten.

Blechkomponente abwickeln

1. Eine Fläche der Blechkomponente mit mindestens einer gebogenen Naht auswählen.

   Die ausgewählte Fläche legt die Ausrichtung der abgewickelten Konstruktion fest. Wenn eine einzelne Fläche eines Blechteils ausgewählt wird, wird die Schaltfläche Abwicklung aktiviert. Es ist auch möglich, mit der rechten Maustaste zu klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Teil abwickeln auszuwählen.

2. Auf der Registerkarte "Blech" im Menü "Flach" auf Abwicklung klicken.

   Eine abgewickelte Version der Komponente wird in einem neuen GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. als DraufsichtAuch als Aufsicht bezeichnete zweidimensionale Darstellung der Konstruktion. mit den Gesamtbemaßungen angezeigt (siehe Abbildung unten). Sie wird auch im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. als abgewickeltes Teil angezeigt . Die Sichtbarkeit des abgewickelten Teils in der ursprünglichen Konstruktion ist im Strukturbaum standardmäßig auf "Aus" gestellt. Das abgewickelte Teil wird als Teil der Konstruktion gespeichert.

   Die Gesamtbemaßungen eines abgewickelten Teils werden anhand der Ausrichtung des Skizzierrasters gemessen. Zum Berechnen von BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". wird der Innenwinkel einer Biegung verwendet. Die beiden Bemaßungen für die flache AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. werden automatisch angezeigt.

   Biegungen werden im Strukturbaum für das abgewickelte Teil als Objekte aufgelistet. Die Biegelinien und Biegebemaßungen werden auf dem LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. "Biegungen" platziert. Für dieses Layer ist die Sichtbarkeit deaktiviert. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Layer die Sichtbarkeit einschalten, um die Biegelinien anzuzeigen.

   Wenn eine FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. als Form erkannt wird, wird sie anhand des Wertes für Form verflachen als im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" für die Konstruktion abgewickelt.

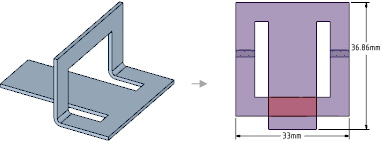

   Wenn für eine abgewickelte Komponente Konflikte mit Formen bestehen, wird die kollidierende Form im Strukturbaum als separate Fläche angezeigt und rot hervorgehoben (siehe Abbildung unten). Die Kante, die das Abwickeln verhindert, ist ebenfalls hervorgehoben.







   Beim Speichern eines abgewickelten Blechteils in einer Komponente wird beim Öffnen dieser Komponente in einer BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" ein Kontrollkästchen und ein Symbol für das abgewickelte Teil im Strukturbaum angezeigt. Die Sichtbarkeit des abgewickelten Blechteils kann im Grafikfenster des abgewickelten Teils umgeschaltet werden.

Eine abgewickelte Blechkomponente falten

Mit dem Werkzeug Wände falten können Wände im abgewickelten Teil gefaltet werden.

1. Auf der Registerkarte "Blech" im Menü "Flach" auf  "Wände falten" klicken.
2. (Optional) Im Fensterbereich "Optionen" einen Biegungsprozentwert eingeben, wenn die Wand nur teilweise zurückgebogen werden soll.
3. Auf Biegungen (nicht die Wand) klicken, um sie zurückzubiegen.

Zurückzubiegende Biegungen können mit der Auswahlbox ausgewählt werden.

Beispiele

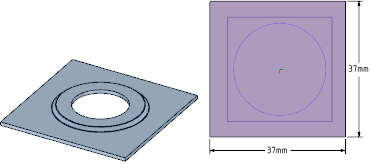

Eine Form abwickeln. Die Umrisse werden auf dem abgewickelten Teil auf der Seite angezeigt, auf der sie platziert wurden. Nur die obersten Umrisse der Formen werden angezeigt. Formumrisse befinden sich auf dem Layer "Biegungen", das standardmäßig ausgeblendet ist.

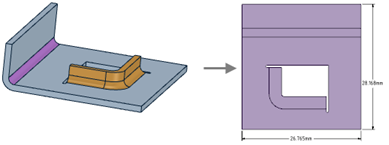

Eine Flanschform abwickeln.



Gleichzeitiges Arbeiten mit der nicht abgewickelten und der abgewickelten Ansicht einer Konstruktion

Die abgewickelte AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. eines Blechteils kann neben die nicht abgewickelten Ansicht gelegt werden, um gleichzeitig in beiden Ansichten arbeiten zu können. Die in einer Ansicht vorgenommenen Änderungen werden automatisch in die andere Ansicht übernommen.

Mit dem Werkzeug ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. können die folgenden Änderungen vorgenommen werden. Die Änderung wird in der abgewickelten Ansicht wiedergegeben:

• Löcher in ebene und zylindrische Wandungen stanzen

• Wandungen ziehen, um die Höhe oder Breite zu verändern oder um die Bemaßungen einer Bohrung zu ändern

• Beschriftungsbemaßungen verwenden, die automatisch mit einem abgewickelten Teil erstellt werden, um die Höhe oder Breite einer Wandung zu ändern (siehe nachfolgendes animiertes Beispiel)

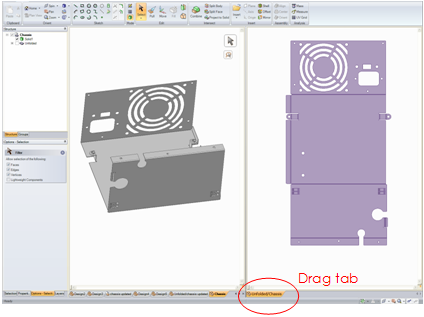

Um Ansichten nebeneinander zu platzieren, auf die Registerkarte für ein Grafikfenster klicken und sie neben eine andere Ansicht ziehen.





Beispiele

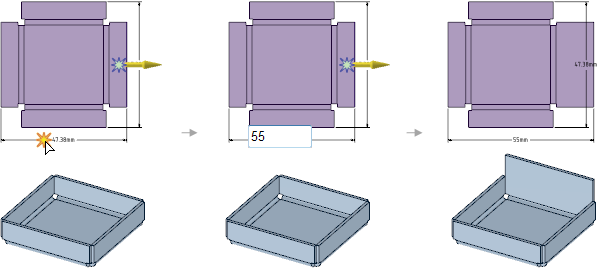

Das Werkzeug "Ziehen" und die Beschriftungsbemaßungen verwenden, um die Höhe einer Wandung im abgewickelten Teil (oben) zu ändern. Die Änderungen werden im nicht abgewickelten Teil (unten) wiedergegeben.

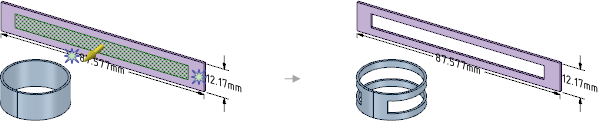

Wenn in einem abgewickelten Zylinder mit dem Werkzeug "Ziehen" eine Öffnung hergestellt wird, wird die Öffnung auch im nicht abgewickelten Teil hergestellt.

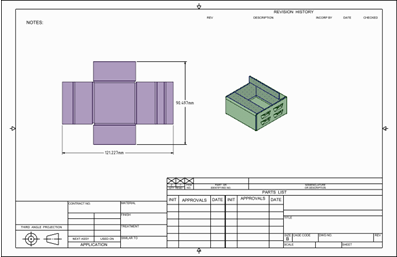

Ansicht eines abgewickelten Teils in einem Zeichenblatt erstellen

1. Das Blechteil im Zeichenblatt abwickeln.

   Den Mauszeiger bewegen, um eine Vorschau des abgewickelten Teils anzuzeigen.

2. Auf das Zeichenblatt klicken, um eine ÜbersichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Übersicht ist die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde. Siehe "Projizierte Ansicht", "Schnittdarstellung" und "Detailansicht". an dieser Position zu platzieren.



Biegebemaßungen zu einer abgewickelten Ansicht hinzufügen

1. Die Ansicht auswählen.
2. Mit der rechten Maustaste klicken und Biegebemaßungen anzeigen auswählen.
3. Sicherstellen, dass das Layer für Biegebemaßungen aktiviert ist.

Wenn diese Option aktiviert ist, werden die Biegebemaßungen auf dem Zeichenblatt automatisch mit allen am Modell vorgenommenen Änderungen aktualisiert.



Ein abgewickeltes Teil als DXF exportieren

1. Die gewünschten Bemaßungen und Hinweise mit den Werkzeugen auf der Registerkarte "Detailerstellung" in der abgewickelten Ansicht platzieren.
2. Den Grafikstil auf der Registerkarte "Anzeige" auf DrahtmodellAnsichtsmodus, in dem alle Kanten des Teils bzw. der Baugruppe angezeigt werden. festlegen.

   Dieser Schritt bereitet das Modell auf den Export als DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Datei vor und zeigt eine Vorschau des Ergebnisbildes an.

3. Als nächsten Schritt im SpaceClaim-Menü Speichern unter auswählen und "AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Dateien (*.dxf)" als Exporttyp angeben.

   Das abgewickelte Modell wird als 2D-DXF-Datei mit den eingefügten Beschriftungen gespeichert und kann für die Fertigung verwendet werden.
