Angrenzende Flächen zusammenheften

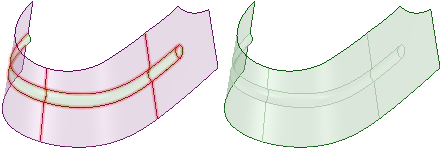

Das Werkzeug "Zusammenheften" fügt Flächen von aneinander an den Kanten berührenden Oberflächenteilen zusammen. Wenn die zusammengefügten Flächen eine geschlossene OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". bilden, wird automatisch ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. generiert. Mit diesem Werkzeug können Oberflächenteile, die sich in verschiedenen Komponenten befinden, repariert werden. Bevor "Zusammenheften" Oberflächen zu einem einzigen KörperEin Volumenkörper oder eine Oberfläche. zusammenfügt, werden lagegleiche Flächen erkannt und entfernt.

Flächen zusammenheften

1. (Optional) Eine oder mehrere Oberflächenteile oder eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auswählen.

   Wenn vor dem Start des Werkzeugs Objekte ausgewählt werden, werden die Ergebnisse des Werkzeugs auf diese Objekte beschränkt.

   Wenn eine Komponente ausgewählt wird, werden alle Oberflächenteile der Komponente, deren Flächen sich berühren, zusammengeführt.

2. Im Menü "Volumenkörper bilden" auf der Registerkarte "Reparieren" auf Zusammenheften klicken.

   Die Kanten oder Flächen, die zusammengeführt werden können, sind hervorgehoben.

3. (Optional) Maximaler Abstand im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" ändern, um den Abstand zwischen automatisch erkannten Teilen festzulegen.

4. Das Kontrollkästchen Auf Lagegleichheit prüfen aktivieren, um Kanten oder Ebenen zu identifizieren, die lagegleich sind.

5. Auf die hervorgehobenen Flächen klicken, die zusammengeführt werden sollen.

   Die Flächen werden zusammengeführt, wenn darauf geklickt wird.

6. (Optional) Auf die Werkzeughilfe Formen auswählen klicken, um Flächen auszuwählen, die nicht automatisch identifiziert wurden.

7. Auf Abschließen klicken, um alle hervorgehobenen Flächen zusammenzuführen.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Formen auswählen können Flächen ausgewählt werden, die nicht automatisch gefunden wurden. Die Strg-Taste gedrückt halten, um mehrere Objekte auszuwählen, oder die Objekte im Grafikbereich mit der Auswahlbox auswählen.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit der Werkzeughilfe Abschließen werden die hervorgehobenen Flächen zusammengeführt.

Optionen

Die folgenden Optionen sind verfügbar:
