Strukturbaum

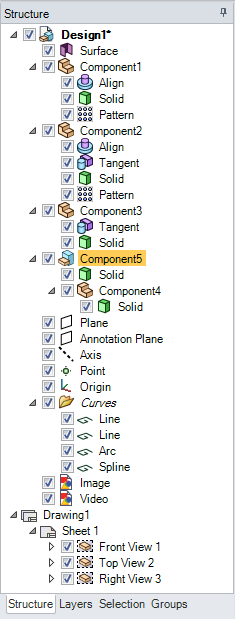

Der FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" enthält den StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich., in dem alle Objekte der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. aufgelistet sind. Die Objekte werden in der Reihenfolge der Erstellung oder des Imports dargestellt. Die Abbildung unten zeigt alle Objekttypen, die im Strukturbaum angezeigt werden können.

Mit dem Strukturbaum sind folgende Aktionen möglich: Objekte suchen und auswählen, die Objektsichtbarkeit festlegen, die Baumknoten erweitern oder minimieren, Objekte umbenennen, erstellen, ändern, verschieben, ersetzen und löschen sowie mit Komponenten arbeiten.

Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. können Objekte durch Deaktivieren des Kontrollkästchens neben dem betreffenden ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ausgeblendet werden.

Einige Objekte, z. B. Skizzenelemente und 3D-Kurven, werden automatisch im Strukturbaum in eine Gruppe mit der Bezeichnung "Kurven" eingefügt. Eine KurveIn 3D eine beliebige Linie im Raum. kann umbenannt werden, eine Kurvengruppe jedoch nicht. Die Gruppe "Kurven" kann verschoben werden, eine Kurve kann jedoch nicht aus der Gruppe verschoben werden. Beim Löschen der Kurve werden alle Kurven in der Gruppe gelöscht. Die Sichtbarkeit einer Kurvengruppe oder einer einzelnen Kurve in der Gruppe kann festgelegt werden, auch wenn sich die Kurvengruppe in einer abhängigen Kopie einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" befindet.

Objekte suchen

Zum Suchen eines Objekts im Grafikfenster den Mauszeiger über ein Objekt im Strukturbaum bewegen, um es im Grafikfenster hervorzuheben. Durch das Bewegen des Mauszeigers über ein ausgeblendetes Objekt wird dieses vorübergehend im Grafikfenster angezeigt.

Ein Objekt im Strukturbaum suchen:

• Den Mauszeiger im Grafikfenster über ein Objekt bewegen, um es im Strukturbaum hervorzuheben. (Die Komponente wird hervorgehoben, wenn sie nicht erweitert ist.)

• Mit der rechten Maustaste auf ein Objekt im Grafikfenster klicken und In Strukturbaum suchen auswählen, um das Objekt im Strukturbaum hervorzuheben.

• Strg+F drücken, um das Dialogfeld Suchen zu öffnen.

Wenn im Strukturbaum "Muster" ausgewählt ist, wird die Auswahlliste mit der Anzahl der in der Konstruktion enthaltenen Muster aktualisiert.

Objekte verschieben

Das Objekt oder die Komponente ziehen, um die Position im Strukturbaum zu ändern.

Mit der rechten Maustaste auf ein Objekt klicken und In neue Komponente verschieben auswählen, um eine Komponente innerhalb der aktiven Komponente zu erstellen und das Objekt in diese zu verschieben. Wenn das Objekt über einen benutzerdefinierten Namen verfügt, erhält die neue Komponente denselben Namen.

Die Strg-Taste drücken und mit der rechten Maustaste auf mehrere Objekte klicken, dann mit der rechten Maustaste klicken und Jedes in neue Komponente verschieben auswählen, um für jedes Objekt innerhalb der aktiven Komponente eine neue Komponente zu erstellen und die Objekte in diese Komponenten zu verschieben. Wenn das Objekt über einen benutzerdefinierten Namen verfügt, erhält die neue Komponente denselben Namen.

Die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. einer Komponente kann durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. im Fensterbereich "Struktur" aus einem Zeichenblatt in ein anderes verschoben werden.

Eine BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. kann nicht nach dem Hinzufügen von BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". in eine Unterkomponente verschoben werden, da dann Bezüge verloren gehen könnten. Die VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird.-, Spiegelungs- und Gehäuse-Beziehungen bleiben für einen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. erhalten, wenn dieser in eine andere Komponente verschoben wird, es sei denn, die Beziehung würde beim VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. zwei Komponenten miteinander verknüpfen.

Sichtbarkeit von Objekten mithilfe des Strukturbaums festlegen

• Im Strukturbaum das Kontrollkästchen neben dem Objekt aktivieren, um die Sichtbarkeit des Objekts auf die LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.-Sichtbarkeit festzulegen.

• Das Kontrollkästchen neben dem Objekt deaktivieren, um das Objekt im Grafikfenster auszublenden und sein Symbol ausgegraut im Strukturbaum anzuzeigen, wie "Komponente2" in der Abbildung oben. Im Grafikfenster kann nicht mit ausgeblendeten Objekten gearbeitet werden.

• Mit der rechten Maustaste im Strukturbaum auf ein Objekt klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Immer sichtbar auswählen.

Komponenten erweitern und minimieren

Das im Strukturbaum auf der obersten Strukturebene angezeigte Objekt (in der Abbildung oben als Konstruktion1 benannt) ist eine Komponente.

Komponenten erweitern:

• Auf klicken oder + auf dem Ziffernblock drücken, um eine Komponente zu erweitern. Es ist auch möglich, mit der rechten Maustaste auf die Komponente zu klicken und Erweitern auszuwählen.

• Mit der rechten Maustaste auf eine beliebige Komponente (auch die Komponente der obersten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden.) klicken und auf Alle erweitern klicken oder * auf dem Ziffernblock drücken, um die Komponente und sämtliche Unterkomponenten zu erweitern.

• Auf Weitere Kurven klicken, um verborgene Objekte in einer Kurvengruppe anzuzeigen. Dieses ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. ist nur dann sichtbar, wenn die Gruppe mehrere Kurven enthält.

Zum Minimieren einer Komponente auf klicken oder - auf dem Ziffernblock drücken.

Objekte umbenennen

Mit der rechten Maustaste auf ein Objekt im Strukturbaum klicken und Umbenennen auswählen oder F2 drücken, um das ausgewählte Objekt umzubenennen. Es ist auch möglich, auf ein Objekt zu klicken und nach einer Pause erneut zu klicken, um das Objekt umzubenennen.

Die Komponente der obersten Strukturebene wird automatisch benannt, wenn eine Konstruktion zum ersten Mal gespeichert wird. Sie kann jedoch umbenannt werden.

Mehrere im Strukturbaum ausgewählte KörperEin Volumenkörper oder eine Oberfläche. können gleichzeitig umbenannt werden. Der neue Name gilt für den Körper, für den er eingegeben wurde. Die übrigen Körper werden zahlenmäßig mit einer zum Namen beigefügten Nummer erhöht. Dies gilt auch für Komponenten.

Volumenkörper in Oberflächen umwandeln

1. Im Strukturbaum mit der rechten Maustaste auf den Volumenkörper klicken.

2. Alle abtrennen auswählen.

   Alle Flächen des Volumenkörpers werden voneinander abgetrennt und in Oberflächen umgewandelt.

Objekte sperren und entsperren

Das Sperren eines Volumenkörpers oder einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". verhindert, dass Änderungen daran vorgenommen werden.

Mit der rechten Maustaste auf das Objekt klicken und im Kontextmenü die Option Sperren auswählen, um das Objekt zu sperren. Bei einem Rechtsklick auf eine Komponente werden alle Objekte in einer Komponente gesperrt, die gesperrt werden können.

Sperren erneut auswählen, um das Objekt zu entsperren.
