Ziehen entlang eines Profils

Mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." kann eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., eine 3D-KurveIn 3D eine beliebige Linie im Raum. oder ein sonstiges ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. entlang eines Ziehpfades gezogen werden. Beim Ziehen einer Fläche entlang eines geschlossenen Pfades entsteht ein TorusObjekt in der Form eines Schwimmreifens, das mit dem Werkzeug "Ziehen" erstellt wird, indem eine skizzierte Form auf einem kreisförmigen Pfad um eine Achse gezogen wird..

Fläche entlang eines Profils ziehen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  Ziehen klicken.

2. Das zu ziehende ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen.

3. Die Werkzeughilfe SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad". auswählen und auf den ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. klicken. Der Ziehpfad wird in Blau angezeigt. Die Alt-Taste drücken und doppelklicken, um eine TangentenketteSiehe "Kantenkette". auszuwählen. Die Strg-Taste drücken und klicken, um benachbarte Pfade hinzuzufügen.

   Es ist auch möglich, das zu ziehende Profil auszuwählen und anschließend die Alt-Taste zu drücken und auf den Ziehpfad zu klicken bzw. die Alt- und Strg-Tasten zu drücken und auf mehrere Ziehpfade zu klicken. Das Werkzeug "Sweep" wird automatisch ausgewählt.

   Wenn der Ziehpfad, entlang dem gezogen werden soll, eine nichtlineare Kurve ist, kann auch die Alt-Taste gedrückt und auf die Kurve geklickt werden. Dadurch wird die Werkzeughilfe "Sweep" automatisch ausgewählt.

   Bei Auswahl der Option NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad wird der Ziehvorgang am ursprünglichen Ziehpfad ausgerichtet.

   Um rasch eine senkrechte Fläche zum gewünschten Ziehpfad zu skizzieren, das Ende des Pfads auswählen und ein Skizzierwerkzeug auswählen, um das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. an diesem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu platzieren. Dann die Fläche zeichnen.

4. (Optional) Optionen aus dem FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen oder mit der rechten Maustaste klicken und die Optionen in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.

   Auswählen:

   • Normale zum ursprünglichen Pfad auswählen, um die gezogene Oberfläche normal zum Ziehpfad zu halten. Wenn der Ziehpfad senkrecht zu der zu ziehenden Fläche steht, ist diese Option aktiviert.

   • Abschnitte skalieren auswählen, um festzulegen, dass der Vektor vom 0-zu-X-Ziehpfad sowohl Ausrichtung als auch Maßstab der Abschnitte des Ziehpfades bestimmt. Das Kontrollkästchen deaktivieren, wenn der Vektor nur die Ausrichtung der Abschnitte des Ziehpfades steuern soll.

   • Es kann auch aus den unten aufgeführten Standardoptionen des Werkzeugs "Ziehen" ausgewählt werden.

5. Klicken und in der Richtung des Pfeils ziehen, um die ausgewählten Objekte zu ziehen, oder im Fensterbereich "Optionen" oder in der Mini-Toolbar Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können. auswählen, um über den gesamten Pfad zu ziehen. Wenn sich das entlang eines Ziehpfades zu ziehende Profil bei der Auswahl von "Komplett ziehen" in der Mitte des Ziehpfades befindet, wird es in beide Richtungen gezogen.

   Mit der Werkzeughilfe "Bis zu" kann eine Fläche oder eine Oberfläche ausgewählt werden, auf der der Ziehvorgang enden soll.

Optionen

Im Rahmen des Werkzeugs "Ziehen" stehen die folgenden Optionen zur Verfügung. Nachdem die Kante oder Fläche zum Ziehen ausgewählt wurde, können diese Optionen aus dem Fensterbereich "Optionen" ausgewählt werden, oder es kann mit der rechten Maustaste geklickt und dann eine Option aus der Mini-Toolbar ausgewählt werden:

Beispiele

Sechsecke entlang kreisförmigen und sechskantigen Ziehpfaden ziehen

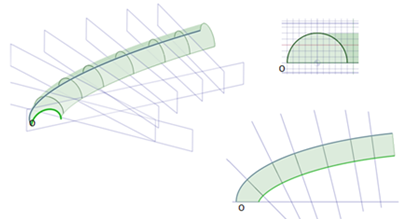

Ziehvorgang entlang einem primären Ziehpfad, wobei Normale zum ursprünglichen Pfad ausgewählt ist. Jede Schnittebene, die normal zum ursprünglichen Ziehpfad verläuft, weist exakt dasselbe Profil wie der ursprüngliche Schnitt auf und ist eingeschränkt durch die AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Ziehpfades.

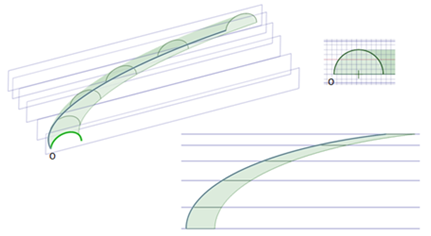

Ziehvorgang entlang einem primären Ziehpfad, wobei Normale zum ursprünglichen Pfad nicht ausgewählt ist. Jede Schnittebene, die parallel zum Profil des ursprünglichen Schnitts verläuft, weist exakt dasselbe Profil wie der ursprüngliche Schnitt auf und ist eingeschränkt durch die Ausdehnung des Ziehpfades.

Ziehvorgang eines Rechtecks entlang einem Ziehpfad, wobei Normale zum ursprünglichen Pfad ausgewählt ist.

Ziehvorgang eines Rechtecks entlang einem Ziehpfad, wobei Normale zum ursprünglichen Pfad nicht ausgewählt ist.

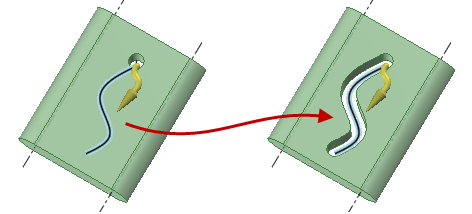

Ziehen einer Bohrung entlang einem Ziehpfad, indem die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". der Bohrung und anschließend der Ziehpfad ausgewählt werden.

Wenn ein nicht durchgehendes Profil gezogen wird, werden separate gezogene Oberflächen erzeugt.
