Verschiebe-Werkzeug

Mit dem Verschiebe-Werkzeug können Objekte in 2D und 3D verschoben werden. Mit ihm können auch Objekte versetzt und rotiert werden. Das Verschiebe-Werkzeug wird gesteuert, indem auf die Achsen des Verschiebe-Werkzeugs geklickt und gezogen wird, um das ausgewählte ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. zu verschieben.

Nachdem das zu verschiebende Objekt ausgewählt wurde und auf eines der Werkzeuge zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. geklickt wurde, ermittelt SpaceClaim den Verankerungspunkt und die Ausrichtung des Verschiebe-Werkzeugs. Wenn eins von beiden nicht korrekt ist, können sie geändert werden.

Die Größe des Verschiebe-Werkzeugs kann unter Favoriten eingestellt werden.

Objekte mit dem Verschiebe-Werkzeug versetzen

1. Auf die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". klicken, die der Richtung entspricht, in die das ausgewählte Objekt verschoben werden soll.

2. In der Richtung der Achse ziehen, um das Objekt zu verschieben.

   Die Strg-Taste gedrückt halten und ziehen, um beim Verschieben eine Kopie des Objekts zu erstellen.

Objekte mit dem Verschiebe-Werkzeug rotieren

Die gekrümmte Rotationsachse verwenden, die der Richtung entspricht, in die das ausgewählte Objekt rotiert werden soll:

• Die Achse ziehen, um das ausgewählte Objekt rotieren zu lassen.

  Die Strg-Taste gedrückt halten, um beim Verschieben eine Kopie des Objekts zu erstellen.

• Auf die Achse klicken, um das Objekt um 90° zu rotieren. Die Strg-Taste gedrückt halten und doppelklicken, um bei 90° eine Kopie des Objekts zu erstellen.

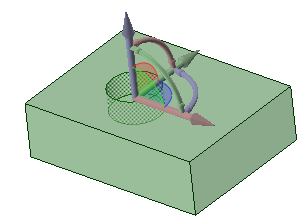

Frei verschieben in einer Ebene mit dem Verschiebe-Werkzeug

Die Ebenen zwischen den Verschiebe-Werkzeugen ermöglichen das Verschieben in einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden..

• Die Alt-Taste gedrückt halten.
• Es werden Viertelkreis-Ebenen zwischen den Verschiebe-Werkzeugen angezeigt.
• Die Ebene zum Verschieben auswählen.
• Die Alt-Taste loslassen und ziehen.

  Beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. wird der Mauszeiger als Cursor zum freien Ziehen angezeigt.

• Durch Klicken auf ein Verschiebe-Werkzeug wird das freie Ziehen abgebrochen.

Achsen des Verschiebe-Werkzeugs neu ausrichten

Das Verschiebe-Werkzeug kann wie folgt neu ausgerichtet werden:

• Die kleinen Kugeln an den Rotationsachsen des Verschiebe-Werkzeugs ziehen, um es neu auszurichten. Beim Ziehen kann auch die Leertaste verwendet werden, um den Winkel direkt einzugeben.

• Die mittlere Kugel des Verschiebe-Werkzeugs ziehen (oder die Werkzeughilfe "Anker" verwenden) und auf einem anderen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder einer anderen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) platzieren. Bei dieser Methode nicht vergessen, dass noch immer das ausgewählte Objekt verschoben wird.

• Die Alt-Taste drücken und auf einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. bzw. eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. klicken (oder die Werkzeughilfe "Verschieberichtung" verwenden), um die nächstgelegene lineare Achse auf diesen Punkt bzw. entlang dieser Linie auszurichten.

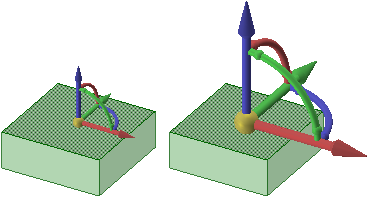

Größeneinstellung des Verschiebe-Werkzeugs

Siehe Favoriten-Optionen, um die Größe des Verschiebe-Werkzeugs anzupassen.

Damit alle Endpunkte an einem einzigen Punkt zusammentreffen, die Werkzeughilfe "Bis auf" verwenden.

Mehrere Trägerendpunkte zu einem einzigen Punkt verschieben

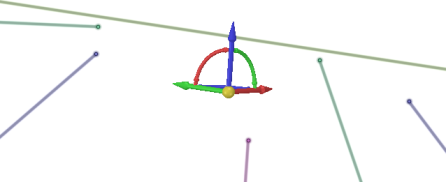

1. Auf das Werkzeug "Verschieben" klicken und die Endpunkte auswählen (Sie können auch die Auswahlbox verwenden).

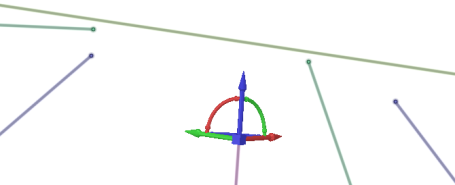

2. Das Verschiebe-Werkzeug mit der Werkzeughilfe "Ankern" oder durch Ziehen der gelben Kugel verankern.

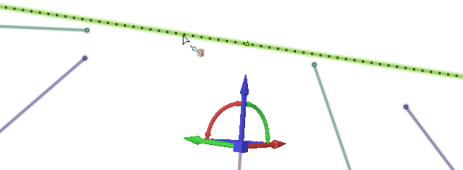

3. Auf die Werkzeughilfe "Bis zu" klicken, um den Bezug "Bis zu" auszuwählen.



4. Die Endpunkte werden alle an einem einzigen Punkt gefangen.
