Die Rückseite des Halters erstellen

1. Eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. strecken, um eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". zu formen.

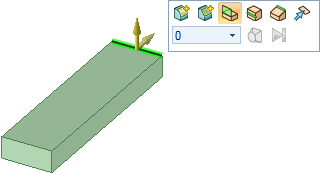

   1. Mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." auf die hintere Kante des Volumenkörpers klicken, um sie auszuwählen.

      Die Kante wird hervorgehoben, und im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" und in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". werden die Kantenoptionen angezeigt. Die Maus näher zur Mini-Toolbar bewegen, um diese undurchsichtiger darzustellen.

      Wenn das Modell im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. verschoben wurde, auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Ausrichten" auf die Schaltfläche StartansichtWerkzeug, mit dem die Ansicht auf die Ausgangseinstellungen zurückgesetzt werden kann. Die Startansicht kann vom Benutzer individuell eingestellt werden, um die Konstruktion in der gewünschten Ausrichtung, am gewünschten Ort und mit dem gewünschten Zoom anzuzeigen. klicken. Es ist auch möglich, H zu drücken. Hierdurch wird das Modell in die Standardansicht ausgerichtet und so skaliert, dass es in das Grafikfenster passt, wie in den Abbildungen gezeigt.







   2. Im Fensterbereich "Optionen" die Option "Kante strecken"  auswählen.

      (Durch Bewegen des Cursors über eine Option kann ein Werkzeugtipp zur Erläuterung der Funktion eingeblendet werden.)

      Die Zieh-Pfeile ändern sich und zeigen die zwei Standardrichtungen an, in die die Kante gestreckt werden kann.

   3. Die Kante aufwärts ziehen, um eine Oberfläche zu erstellen.







   4. Während des Ziehvorgangs die Leertaste drücken und loslassen, um ein Bemaßungsfeld anzuzeigen.

      Wenn eine BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. angezeigt wird, kann diese nach Drücken der Leertaste bearbeitet werden.

   5. 1,4 eingeben.

   6. Die Eingabetaste drücken, um die Oberfläche fertigzustellen.

      Diese Oberfläche wird nun im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. unter dem VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. angezeigt.

2. Die Oberfläche in einen Volumenkörper ziehen.

   1. Auf die erstellte Oberfläche klicken und diese zur Vorderseite des Volumenkörpers ziehen.







   2. 0,483 eingeben, um die gleiche Stärke wie beim ersten Volumenkörper zu verwenden.

   3. Die Eingabetaste drücken, um den Ziehvorgang abzuschließen und die Oberfläche zu erstellen.







      Die Oberfläche wird nicht mehr im Strukturbaum angezeigt, und der neu erstellte Volumenkörper wird automatisch mit dem ersten Volumenkörper zusammengeführt.

3. Die Ergebnisse speichern.
