Das Ende des Halters abschrägen (Teil 1)

1. Einen maßlich bestimmten PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. auf der oberen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". des langen Arms des Halters skizzieren (siehe Abbildung).

   1. Im Menü "Bearbeiten" auf das Werkzeug "Auswählen"  klicken und die obere Fläche des Unterteils des Halters auswählen.

      HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können.: Durch mehrmaliges Drücken der Esc-Taste wird erneut das Werkzeug "Auswählen" aktiviert.

   2. Im Menü "Skizzieren" auf das Werkzeug "Punkt"  klicken.

      Der SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. ist nun aktiviert. Das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. wird angezeigt, und das Werkzeug "Skizziermodus"  im Menü "ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden." ist aktiv. Da der Skizziermodus aktiviert wurde, während eine Fläche markiert war, nimmt SpaceClaim an, dass auf dieser Fläche skizziert werden soll. Daher wird das Skizzierraster an dieser Fläche ausgerichtet.

   3. Im Menü "Ausrichten" oder in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auf  "DraufsichtAuch als Aufsicht bezeichnete zweidimensionale Darstellung der Konstruktion." klicken, um das Skizzierraster in der Draufsicht anzuzeigen.

   4. Den Cursor über der unteren rechten EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) der Fläche positionieren (siehe Abbildung unten), Umschalttaste drücken und wieder loslassen. Anschließend die Maus entlang der rechten Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. in Richtung Rückseite des Halters bewegen, ohne eine Maustaste zu drücken. Es wird ein Bemaßungsfeld angezeigt.







      Mit dieser Methode (Drücken der Umschalttaste und Zeigen auf ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien.) kann jedes Objekt, auf das gezeigt wird, in einem beliebigen Werkzeug zur BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. verwendet werden.

   5. Die Leertaste drücken und wieder loslassen, um den Abstand des Punkts von der Ecke (1,5 Zoll entlang der Kante) maßlich zu bestimmen.

      Die Tab-Taste drücken, wenn zwischen den Bemaßungsfeldern gewechselt werden muss.

   6. Die Eingabetaste drücken, um den Punkt zu erstellen.

      Wenn der Punkt an einer falschen Position erstellt wurde, kann Strg+Z gedrückt oder auf der Werkzeugleiste für den SchnellzugriffWerkzeugsymbole, die oben auf der Benutzeroberfläche neben dem Menü "Datei" angezeigt werden und die üblichen Windows-Befehle wie "Öffnen", "Speichern" und "Rückgängig" umfassen. Die Werkzeugleiste kann so angepasst werden, dass sie die am meisten verwendeten dateibezogenen Kurzbefehle enthält. (auf der linken Seite der SpaceClaim-Titelleiste) auf geklickt werden, um den Punkt neu zu erstellen.

2. Eine abgewinkelte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. zeichnen.

   1. Im Menü "Skizzieren" auf das Werkzeug "Linie"  klicken.

      Das Werkzeug "Linie" kann auch mit der Taste L aufgerufen werden.

   2. Auf den im vorherigen Schritt erstellten Punkt klicken (wenn sich der Cursor über dem Punkt befindet, wird eine kleine grüne Kugel angezeigt) und dann durch Bewegen des Cursors eine Linie erstellen, die dem Bild ähnelt (wenn sich der Cursor über einer Kante befindet, wird sie hervorgehoben, um Lagegleichheit anzugeben).

      Es werden zwei BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". angezeigt, eine für die Länge der Linie und eine für den Winkel zwischen dem Skizzierraster und der Linie.

   3. Die Leertaste drücken und wieder loslassen, um die Linie maßlich zu bestimmen. Mit der Tab-Taste zur Bemaßung des Winkels wechseln und den Winkel der Linie auf 103 ändern.







   4. Die Esc-Taste drücken, um die Linienerstellung abzuschließen.

      Es ist auch möglich, mit der rechten Maustaste zu klicken und Linie abschließen auszuwählen.

3. MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. vom Halter entfernen.

   1. Zur StartansichtWerkzeug, mit dem die Ansicht auf die Ausgangseinstellungen zurückgesetzt werden kann. Die Startansicht kann vom Benutzer individuell eingestellt werden, um die Konstruktion in der gewünschten Ausrichtung, am gewünschten Ort und mit dem gewünschten Zoom anzuzeigen. wechseln und P drücken, um das Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." aufzurufen.

      Der 3D-Modus ist wieder aktiviert. Im Menü "Modus" ist das Werkzeug "3D-Modus"  aktiv.

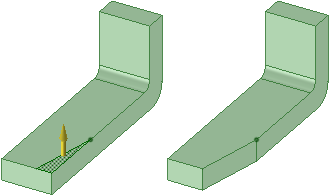

   2. In den dreieckigen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. klicken, der durch die Linie und die Kante des Halters gebildet wird.

      Hinweis: Die ursprüngliche OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird durch die Linie in zwei Oberflächen aufgespalten.

   3. Nach unten ziehen, bis das gesamte Material entfernt wurde.







      Hinweis: Bei einer Ziehbewegung geht das Werkzeug "Ziehen" davon aus, dass Material entfernt werden soll, und der Cursor wird zu . Diese Darstellung zeigt an, dass es sich um einen subtrahierenden Ziehvorgang handelt. Durch Ziehen in entgegengesetzte Richtung wird Material hinzugefügt.

4. Die Ergebnisse speichern.
