Schweißsymbole



In Konstruktionen, Zeichenblätter und 3D-MarkupClosed-Folien können Schweißsymbole eingefügt werden. Diese können mit oder ohne entsprechende Geometrie im GrafikfensterClosed erstellt werden.

Die Symbole können gemäß der AWS- oder der ISOClosed-Norm erstellt werden.

SpaceClaim ist standardmäßig auf die AWS-Norm eingestellt. Dies kann in den SpaceClaim-Optionen unter Beschriftungsoptionen im Abschnitt Detailerstellung>Allgemein geändert werden. Die Einstellung ist unabhängig von dem für die Schriftart ausgewählten Standard.



Das grundlegende Verfahren zum Erstellen von Schweißsymbolen besteht darin, das Symbol schrittweise aufzubauen. Dabei werden immer weitere Details hinzugefügt, und die Benutzeroberfläche passt sich jeweils intelligent an die Auswahl an. Für jeden möglichen Eingabewert und jedes Symbol sind Werkzeugtipps verfügbar. Wird das gesamte Symbol mit einer Auswahlbox ausgewählt, werden alle Stellen angezeigt, an denen Werte eingegeben werden können. Schweißsymbole werden mit dem Werkzeug Schweißsymbol erstellt und bearbeitet.

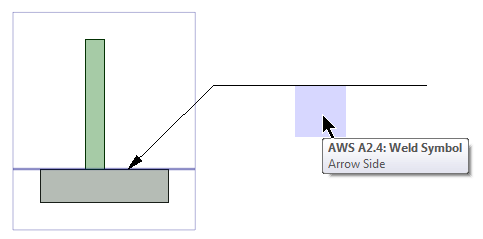

Die folgende Abbildung zeigt ein leeres Schweißsymbol. Beim Bewegen des Cursors über die hervorgehobenen Bereiche helfen Werkzeugtipps beim Aufbauen des Symbols.

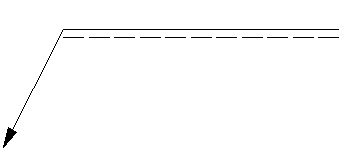

Schweißsymbole haben eine Bezugsseite und eine Gegenseite. Die BezugslinieClosed teilt das Symbol in die Bezugsseite und die Gegenseite. Gemäß AWS befindet sich die Bezugsseite stets unter der Bezugslinie. Gemäß ISO wird die Bezugsseite durch eine gestrichelte LinieClosed (siehe Abbildung unten) festgelegt.



Ein Schweißsymbol erstellen:

  1. In den SpaceClaim-Optionen unter Beschriftungsoptionen im Abschnitt Detailerstellung>Allgemein eine Norm für das Schweißsymbol auswählen.
  2. Auf das Schweißsymbol klicken.
  3. Klicken, um den Pfeil zu platzieren.
  4. Klicken, um die Bezugslinie zu platzieren.
  5. Das Symbol ist jetzt platziert und kann aufgebaut werden.
    1. Mit dem Werkzeug "Schweißsymbol" kann der Führungslinie eines Schweißsymbols ein Knickpunkt hinzugefügt oder daraus entfernt werden. Mit der rechten Maustaste auf die Führungslinie des Symbols klicken, um diese Option anzuzeigen.
    2. Nachdem mit der Symbolplatzierung begonnen wurde, kann die Esc-Taste gedrückt werden, um die Führungslinie zu löschen und das Werkzeug zu schließen.
  6. Beim Bewegen des Cursors über dem Symbol wird durch Hervorhebung angezeigt, an welchen Stellen Symbolelemente oder Eingabewerte hinzugefügt werden können.

Eine der folgenden Aktionen in beliebiger Reihenfolge ausführen, um das Symbol aufzubauen.

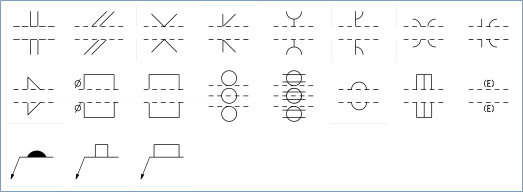

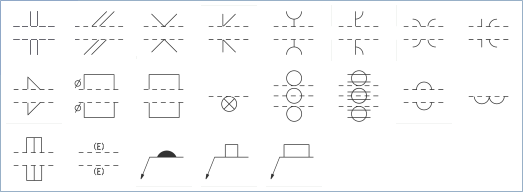

ClosedAWS-Symbole

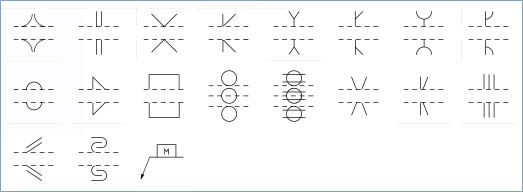

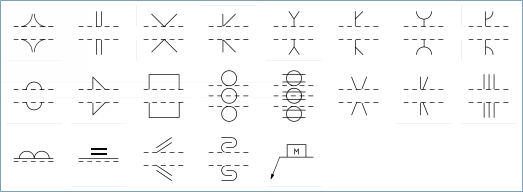

ClosedISO-Symbole

  1. Beim Auswählen der Symbole aus der Palette und Optionen aus den Mini-Toolbars ändern sich die verfügbaren Symbole und Optionen, sodass nur die angezeigt werden, die für die aktuelle Symbolkonfiguration sinnvoll sind. Mit Werkzeugtipps werden die möglichen Symbole und Eingaben erläutert.

  2. Wenn Symbole ausgewählt werden, nachdem sie platziert wurden, wird die Mini-Toolbar für Symbole angezeigt. Hier sind folgende Funktionen verfügbar:

Einige Hinweise zu Schweißsymbolen:
