Extraire des profilés à partir de solides

Utilisez cette méthode pour convertir un solide 3D existant en profilé.

Pour extraire un profilé à partir d'un solide

1. Cliquez sur Extraire dans le groupe Profilés de l'onglet Préparer.

2. Sélectionnez un solide dans la fenêtre de conception.

   L'objet Profilé est défini et les dossiers Profilés et Sections de profilé sont créés dans la structure arborescente.

   Si vous sélectionnez les faces de plusieurs corps, des profilés sont extraits pour chaque corps.

   Des sections similaires sont détectées lorsque vous extrayez des profilés à partir d'une géométrie 3D. Les profilés obtenus sont liés à la même section afin qu'une seule section avec la même forme soit créée.

Exemples

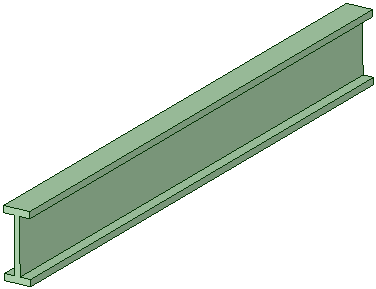

Voici un profilé en I simple modelé comme une partie de solide.

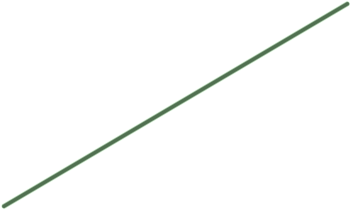

Voici le profilé après avoir utilisé l'outil Extraire.
Voici un solide complexe ayant une section transversale constante.
Voici le profilé après avoir utilisé l'outil Extraire.
La géométrie de surface intermédiaire peut également être utilisée pour Extraire un profilé.
Ce profilé a été extrait de la surface intermédiaire ci-dessus.
