Créer des angles arrondis

Utilisez l'outil CongéCoin rayonné à l'intersection de deux lignes ou arêtes. Intersection concave entre deux surfaces. Le congé fait référence à un coin interne. Le coin externe est également appelé arrondi. Vous pouvez tracer un congé à l'aide de l'outil Congé ou en sélectionnant l'option Congé (arrondi à rayon constant) dans les options de l'outil Tirer. Voir Arrondi pour rogner ou connecter deux lignes ou arcs sécants de manière à les joindre au moyen d'un arc tangent aux deux extrémités. Vous pouvez également utiliser cet outil avec les lignes 3D coplanaires, telles que les lignes créées par lissage.

La grille d'esquisse doit être visible dans l'espace de travail avant que vous commenciez à créer des angles arrondis, également appelés congés.

Pour connecter deux lignes par un congé

1. Cliquez sur Congé dans le groupe Esquisse de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez une ligne ou un arc.

   La première ligne ou le premier arc sélectionné est étendu le cas échéant.

3. Passez la souris au-dessus d'une autre ligne pour visualiser l'arrondi qui sera créé.

   Si vous passez la souris au-dessus d'une ligne qui est le bord d'un solide, la ligne de change pas. Seule une ligne d'esquisse est modifiée. Le rayon de l'arc est visualisé à mesure que vous déplacez la souris. Entrez un rayon pour le dimensionner.

4. Sélectionnez une ligne formant une intersection pour rogner les lignes ou sur une ligne sans intersection pour connecter les lignes.

   Le point où vous cliquez sur la ligne sécante définit le rayon de l'arc tangent, sinon vous pouvez saisir un diamètre pour dimensionner l'arrondi (ou chanfrein) en entrant son diamètre.

   Si les lignes s'intersectent, cliquez sur la partie de ligne que vous souhaitez conserver. Si les lignes ne se coupent pas, vous pouvez cliquer n'importe où sur la ligne pour étendre la première ligne et former un congé. Les cercles ne sont jamais rognés.

Pour les lignes qui se rejoignent à un angle, vous pouvez sélectionner et faire glisser le sommet.

Vous pouvez également accéder à l'outil en premier lieu avant d'effectuer votre sélection.

Pour créer plusieurs angles arrondis en utilisant Ctrl

1. Esquissez plusieurs courbes ayant plusieurs sommets (un rectangle par exemple).
2. Entrez dans l'outil Créer des angles arrondis.

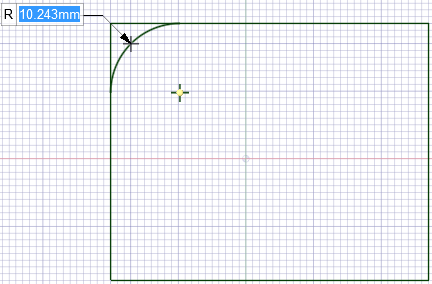

3. Cliquez sur un sommet d'angle et faites-le glisser pour prévisualiser l'arrondi.



4. Appuyez et maintenez enfoncé la touche Ctrl
   • La prévisualisation disparaît



5. Tout en maintenant la touche Ctrl enfoncée, cliquez et faites glisser un autre sommet d'angle pour prévisualiser les DEUX arrondis.



6. Appuyez et maintenez enfoncé la touche Ctrl
   • La prévisualisation disparaît
7. Répétez la procédure avec les autres angles.

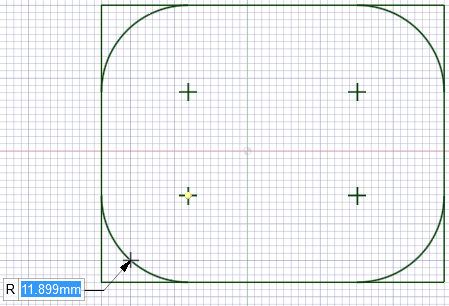

8. Au dernier angle (ce qui signifie que la touche Ctrl n'est plus sélectionnée), vous prévisualiserez tous les arrondis simultanément.
9. Cliquez pour placer les arrondis ou saisissez une valeur de rayon



Pour modifier un congé

Faites glisser le congé à l'aide de l'outil Sélectionner pour modifier son rayon. La tangence est conservée.

Options

Les options suivantes sont associées à l'outil Congé.

Exemples

Arrondir un coin avec l'option Mode Chanfrein

Arrondir un coin avec l'option Désactiver le rognage

Arrondir un coin où la première ligne sélectionnée est étendue

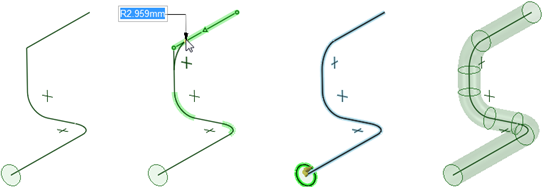

Arrondir les coins de lignes 3D, puis balayer pour créer un tuyau
