Faces se chevauchant

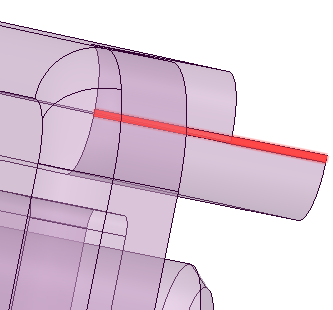

L'outil Overlapping Faces (Faces se chevauchant) détecte les faces qui se chevauchent. L'exemple ci-dessus représente un modèle de surface importé. La face inférieure s'étend au-delà du point de tangence avec la face supérieure.





Faces se chevauchant

Pour rechercher des faces se chevauchant

  1. Ouvrez le modèle que vous souhaitez vérifier.

  2. Cliquez sur Overlapping Faces (Faces se chevauchant) dans le groupe Détecter de l'onglet Préparer.
  3. Les faces qui se chevauchent sont mises en surbrillance.
