Tableau de déduction du pliage

Des tableaux de déduction du pliage permettent de calculer la mise en plan de répétitions plates. Les tableaux s'appuient sur la formule de déduction du pliage (BD), qui calcule la longueur de la ligne plate pour produire un angle de pliage précis.

BD = 2 X OSSB - BA

Où :

BD désigne la déduction du pliage

BA désigne le seuil de pliage égal à la longueur de l'arc du pliage le long de la ligne neutre. La ligne neutre est le rayon où la matière passe de l'état de compression (intérieur) à celui de tension (extérieur)

OSSB désigne le double du retrait extérieur. Selon l'angle de pliage, SpaceClaim utilise deux définitions différentes d'OSSB comme expliqué ci-dessous.

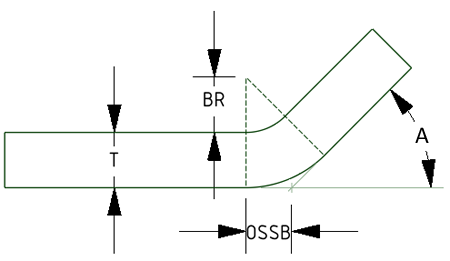

Pour les angles de pliage inférieurs à 90-degrés, l'OSSB se mesure entre le début du pli et la ligne de moule extérieure, c'est-à-dire l'intersection des faces planes. Voir l'image ci-dessous.

OSSB = Tan(A/2) X (BR + T)

Par conséquent

BD = 2 X Tan(A/2) X (BR + T) - BA

Où :

BR = Rayon de pliage

T = Epaisseur

A = Angle mesuré à partir de l'état de mise à plat (radians)

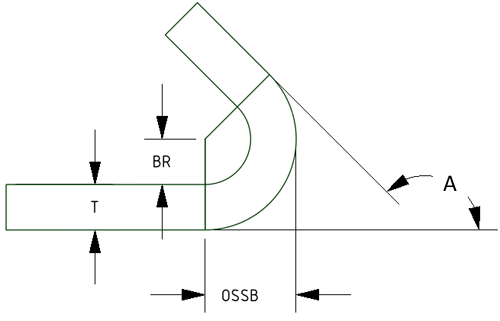

Pour les angles de pliage inférieurs à 90-degrés, l'OSSB se mesure entre le début du pli et la ligne de moule extérieure, c'est-à-dire l'intersection des faces planes. Cela signifie que l'OSSB est identique au rayon externe du pli. Voir l'image ci-dessous.

OSSB = BR + T

Par conséquent

BD = 2 X (BR + T) - BA

Où :

BR = Rayon de pliage intérieur

T = Epaisseur

A = Angle mesuré à partir de l'état de mise à plat (radians)

REMARQUE :

Si un tableau de pliages n'est pas affecté à une pièce, le seuil de pliage est calculé à partir du facteur K par défaut disponible dans les options de tôle.
Si un tableau de pliages est affecté à une pièce, le seuil de pliage est obtenu à partir du tableau et le fichier de tableaux de pliages affecté doit spécifier des tableaux pour toutes les combinaisons possibles d'épaisseur de pièce et de largeur du vé.
Si certains pliages dans la pièce utilisent un vé, contrairement à d'autres plis de la pièce, le fichier de tableaux de pliages affecté doit spécifier un tableau sans entrée Largeur du vé.
Si vous entrez des valeurs de Seuil de pliage ou de Déduction du pliage dans le volet Propriétés, ces valeurs remplacent les valeurs obtenues à partir du tableau de pliages ou calculées à l'aide du facteur K.
Vous pouvez définir la déduction des pliages sur une valeur négative pour représenter correctement le seuil de pliage correspondant.

Pour utiliser un tableau des pliages de tôle pour calculer les longueurs dépliées

Copiez un fichier CSV dans le dossier SpaceClaim Bibliothèque/Pliages ou dans un répertoire de fichiers de support de SpaceClaim.
Définissez le tableau des pliages pour un composant en tôle en sélectionnant le composant dans la structure arborescente et le tableau des pliages à partir de la propriété Tableau des pliages.

Toutes les valeurs peuvent ensuite être obtenues à partir du tableau des pliages plutôt que d'être calculées. Les valeurs obtenues autrement que par le tableau des pliages peuvent entraîner des erreurs lors du dépliage de la conception. Vous pouvez supprimer l'affectation du tableau des pliages de tôle d'un composant en sélectionnant la valeur vide dans le menu déroulant de la propriété Tableau des pliages.

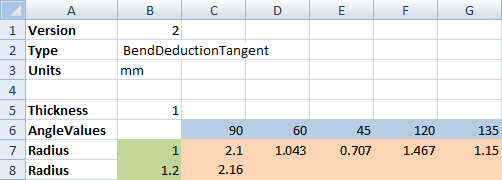

Le tableau ci-dessous montre un tableau des pliages simple tel qu'il apparaîtrait dans un éditeur de feuilles de calcul. Les mots-clés sont indiqués en gras. Les valeurs d'angle sont mesurées à partir de l'état de mise à plat.

Lorsque vous dépliez une conception en tôle, l'épaisseur, le rayon de pliage intérieur et l'angle de la conception sont utilisés pour déterminer la valeur dans le tableau sélectionné.

Une fois que vous avez sélectionné un tableau des pliages, vous pouvez modifier la propriété Largeur du Vé dans le volet Propriétés. La largeur du Vé définit la largeur de l'usinage permettant de produire le pli.

Fichier de valeurs séparées par des virgules

Les fichiers du tableau des pliages sont enregistrés comme fichiers CSV (valeurs séparées par des virgules) qui peuvent être modifiés. Le fichier ci-dessous indique les mêmes données que le tableau précédent, mais telles qu'elles apparaissent lorsqu'elles sont enregistrées dans le fichier CSV.

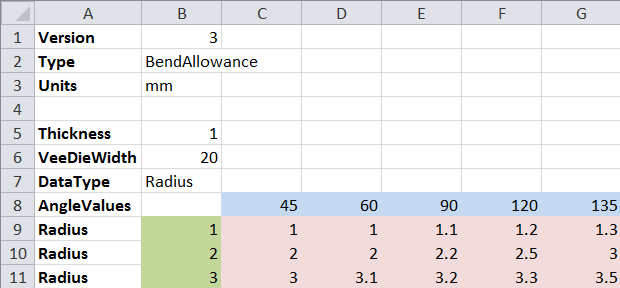

Les tableaux peuvent contenir deux types de données. Dans l'exemple ci-dessus, le type de données est DataTypeCompensation, la valeur par défaut. Le tableau ci-dessous est un exemple dans lequel le type de données est défini sur DataTypeRadius.

Dans ce tableau, chaque combinaison de Thickness et VeeDieWidth représente un tableau présentant le rayon réel en fonction du rayon et de l'angle de l'outil. Dans l'exemple ci-dessus, les cellules vertes représentent le rayon de l'outil, les cellules bleues représentent l'angle et les cellules roses représentent le rayon réel appliqué à la géométrie.

Le tableau de rayons affecte uniquement la création de plis. Une fois le pli créé, le rayon réel (recherche de tableau) est stocké dans ce dernier. Vous pouvez modifier la valeur par la suite ou déconnecter le tableau sans affecter le pli.

Lorsqu'un tableau de rayons est appliqué, la création de plis change légèrement. Dans le volet Options de tôle, Largeur du Vé est une liste déroulante. L'étiquette de la zone de texte Rayon de pliage devient Rayon de l'outil et l'entrée se transforme dynamiquement en liste déroulante si les conditions suivantes sont satisfaites.

Une ou plusieurs arêtes d'une pièce en tôle sont sélectionnées
L'arête sélectionnée est située dans une pièce qui fait référence à un fichier de tableaux de pliages
Le fichier de tableaux de pliages contient un tableau faisant correspondre l'épaisseur de la pièce et la largeur du vé sélectionnée

Mots-clés, descriptions et paramètres des tableaux des pliages

Mot-clé	Description	Paramètres
Version,<numéro_version>	Spécifie la version du format de fichier.	Le numéro de la version du format de fichier est indiqué. La version actuelle est 3.00. Les versions 1.00 et 2.00 sont également prises en charge.
Type,<nom_type>	Type de données contenues dans le fichier.	Chaîne unique représentant le type de données contenues dans les tableaux. Les valeurs prises en charge dépendent de la version du format de fichier. Version 1.0 Seuil de pliage BendDeduction : le retrait extérieur est mesuré à partir de la ligne de moule extérieure du pliage pour tous les angles de pliage. Version 2.0 Seuil de pliage BendDeductionOml : le retrait extérieur est mesuré à partir de la ligne de moule extérieure du pliage pour tous les angles de pliage. BendDeductionTangent : le retrait extérieur dépend de l'angle de pliage : Angle de pliage < 90 degrés : le retrait extérieur est mesuré à partir de la ligne de moule extérieure. Angle de pliage < 90 degrés : le retrait extérieur est mesuré entre le plan tangent et le pli. Version 3.0 Seuil de pliage BendDeductionOml : le retrait extérieur est mesuré à partir de la ligne de moule extérieure du pliage pour tous les angles de pliage. BendDeductionTangent : le retrait extérieur dépend de l'angle de pliage : Angle de pliage < 90 degrés : le retrait extérieur est mesuré à partir de la ligne de moule extérieure. Angle de pliage < 90 degrés : le retrait extérieur est mesuré entre le plan tangent et le pli.
Units,<type_unités>	Les unités par défaut sont utilisées pour les valeurs numériques pour lesquelles aucune unité n'est indiquée de manière explicite.	Doivent être exprimées en mm ou cm.
Thickness,<valeur>	Commence une définition de tableau des pliages.	Paramètre unique spécifiant l'épaisseur pour laquelle les déductions de pliage du tableau sont définies.
VeeDieWidth,<valeur>	Facultatif. Spécifie un paramètre d'usinage facultatif, autorisant plusieurs ensembles de valeurs de déduction du pliage pour une épaisseur donnée. Doit apparaître après le mot-clé Thickness.	Paramètre unique spécifiant la largeur de l'outil Die.
DataType, <nom-type de données>	Facultatif. Spécifie si les rayons de pliage seront spécifiés manuellement ou obtenus à partir d'un tableau de pliages. Les entrées de l'outil Plier passent aux listes déroulantes de valeurs contenues dans le tableau.	Deux types sont pris en charge dans la version 3.0. DataTypeCompensation : il s'agit du type par défaut, qui était l'unique option dans les versions 1.0 et 2.0. Permet la saisie manuelle de valeurs de rayon. DataTypeRadius : nouveau dans la version 3.0. Limite les rayons de pliage et les largeurs du vé aux valeurs contenues dans le tableau.
AngleValues,,<valeur>,…	Définit les colonnes du tableau de déduction des pliages. Notez la cellule vide supplémentaire pour l'alignement du tableau. Les valeurs définies par le tableau sont associées aux mots-clés Thickness et VeeDieWidth précédents.	Liste des angles, spécifiés en degrés.
Radius,<rayon>, <valeur_déduction>,…	Définit le corps du tableau de déduction des pliages. Des valeurs de déduction individuelles peuvent être omises. Le nombre total de valeurs de déduction ne peut pas excéder le nombre de valeurs indiquées ci-dessus pour le mot-clé AngleValues.	Le premier paramètre (rayon) indique le rayon de pliage intérieur pour la ligne du tableau. Les paramètres suivants indiquent les valeurs de déduction de chaque combinaison d'angle et de rayon.
KFactorFallback <Vrai/Faux>	Contrôle ce qui se produit lorsqu'une valeur VeeDieWidth non valide est rencontrée.	Vrai : le facteur K est utilisé Faux : le pliage échoue. Il s'agit de la valeur par défaut.
