Identifier la tôle

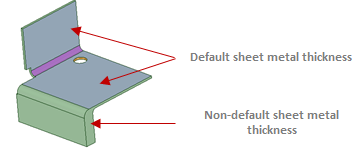

Lorsque vous utilisez l'outil Convertir pour convertir un corps en tôle ou travaillez sur un corps en tôle existant, seules les faces de tôle séparées par l'épaisseur de tôle par défaut sont affichées en bleu. En revanche, la tôle dont l'épaisseur diffère de la valeur par défaut, comme illustré ci-dessous, ne s'affiche pas en bleu :

Après avoir converti une conception en tôle, vous pouvez utiliser l'outil Identifier dans le groupe Importer du ruban de l'onglet Tôle pour appeler des géométries en tôle telles que des formages, plis écrasés, soyages, raidisseurs, encoches et goussets.

Vous pouvez également utiliser Sélectionner > Boîte de sélection pour identifier la géométrie de tôle. La sélection de la boîte sélectionne les faces avant et arrière de la géométrie de tôle identifiée au préalable.

Certaines géométries sont automatiquement identifiées, tandis que d'autres doivent être associées manuellement. Lors de l'identification de la géométrie, la couleur de mise en surbrillance change afin d'indiquer l'objet en tôle.

Les objets d'une pièce en tôle convertie doivent être identifiés avant de pouvoir être dépliés.

Pour identifier une géométrie en tôle

1. Cliquez sur l'outil Identifier dans le groupe Importer de l'onglet Tôle.

2. Identifiez à votre guise chacun des objets suivants en cliquant sur le guide d'outil approprié. Lorsque vous avez terminé, cliquez sur Terminer.

   • Raidisseurs : sélectionnez les raidisseurs en surbrillance ou sélectionnez les faces à identifier en tant que raidisseur.

   • Formage : sélectionnez les formages en surbrillance ou sélectionnez les faces à identifier en tant que formage.

   • Plis emboutis : sélectionnez les plis emboutis en surbrillance ou sélectionnez les faces à identifier en tant que pli embouti.

   • Goussets : sélectionnez les goussets en surbrillance ou sélectionnez les faces à identifier en tant que gousset.

   • Plis écrasés : sélectionnez les plis écrasés en surbrillance ou sélectionnez les faces à identifier en tant que pli écrasé.

   • Soyages : sélectionnez les soyages en surbrillance ou sélectionnez les faces à identifier en tant que soyage.

   • Encoches : sélectionnez les encoches en surbrillance ou sélectionnez les faces à identifier en tant qu'encoche.

   • Tenons Mortaises : sélectionnez les tenons mortaises en surbrillance ou sélectionnez les faces à identifier en tant que tenon mortaise.

Mettre en surbrillance les objets en tôle

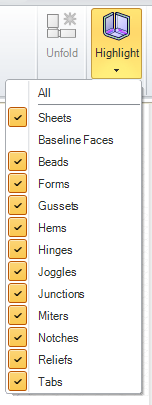

Sélectionnez Tout, ou certaines des options, de la liste déroulante Mettre en surbrillance dans le groupe Afficher de l'onglet Tôle , comme illustré ci-dessous :

Exemples

Identifier automatiquement les poinçons.

Identifier automatiquement un pli embouti.

Sélectionner deux plis pour identifier un soyage.

Sélectionner les faces avant et arrière pour identifier un raidisseur.

Sélectionner les arêtes avec épaisseur pour identifier une encoche.

Identifier automatiquement les goussets.

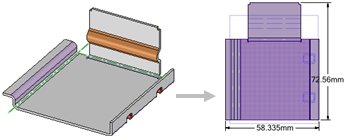

Déplier une conception en tôle après avoir identifié la géométrie.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
