Rechercher les arêtes courtes

L'outil Arêtes courtes recherche toutes les arêtes d'une longueur inférieure à celle renseignée. Si la conception doit être maillée pour l'exécution des simulations, les arêtes courtes influent sur la qualité du maillage.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner et de réparer les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	L'outil Terminer corrige toutes les zones problématiques restantes ou celles actuellement sélectionnées.

Pour rechercher les arêtes courtes

1. Cliquez sur l'outil Arêtes courtes dans le groupe Supprimer de l'onglet Préparer.

2. Définissez l'option Longueur maximale ou conservez la valeur par défaut.

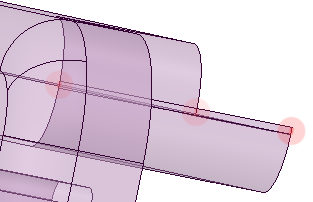

3. Les arêtes comprises dans la tolérance de longueur maximale sont mises en surbrillance.

4. Cliquez sur les zones problématiques pour les réparer ou sur le guide d'outil Terminer.
