Vous pouvez modifier l'affichage de la grille d'esquisse et l'affichage de la géométrie au-dessus ou au-dessous de la grille dans chaque fenêtre de conception. Vous pouvez utiliser un style lorsque vous examinez un composant et un autre lorsque vous créez une nouvelle géométrie avec un composant. Vous pouvez personnaliser la grille d'esquisse en masquant les lignes et les faces de coupe à l'aide des options de SpaceClaim.
Cochez la case Afficher la grille d'esquisse dans le groupe Grille
du ruban sur l'onglet Affichage pour afficher la grille d'esquisse. La grille d'esquisse s'affiche dans tous les outils d'esquisse. L'affichage de la grille d'esquisse vous permet d'accrocher les tracés au quadrillage et fournit une indication visuelle de l'orientation de l'esquisse au sein de la conception.
Cochez la case Estomper la scène sous la grille pour rendre la géométrie sous la grille d'esquisse plus transparente.
Les courbes d'esquisse extérieures au plan d'esquisse apparaissent moins marquées, tandis que les courbes d'annotation ne sont pas affectées.
Cochez la case Tronquer la scène au-dessus de la grille pour masquer la géométrie sur la grille d'esquisse.
Cliquez avec le bouton droit sur un plan et sélectionnez Tronquer avec le plan. Pour rétablir la vue de votre conception, cliquez avec le bouton droit sur le plan et sélectionnez à nouveau Tronquer avec le plan.
Les plans, les axes et les annotations ne sont pas tronqués.
Le fait d'atténuer le marquage de la scène située sous la grille permet de visualiser plus facilement lorsque vous dessinez en mode Coupe.

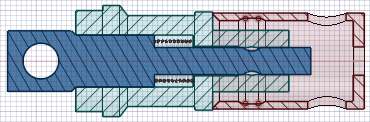

Examiner une coupe avec la scène tronquée au-dessus de la grille
