Giunti ad angolo

Quando trascinate due spigoli in lamiera che formano un angolo, si crea un Miter (giunto ad angolo). I giunti ad angolo sono oggetti in lamiera come bordi, intagli, scarichi e giunzioni.

Ci sono due tipi di giunto ad angolo.

• Bisecante
• Perpendicolare

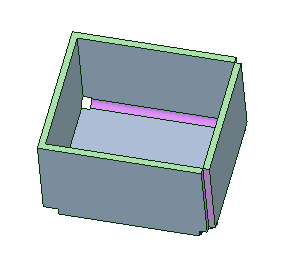

Per creare un giunto ad angolo

1. Selezionare due spigoli che formano un angolo.
2. Inserire lo strumento Pull (Trascina).
3. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. gli spigoli.
4. Mentre trascinate si crea il giunto ad angolo.

E' possibile anche inserire lo strumento Pull (Trascina) e poi selezionare gli spigoli.

Per modificare un giunto ad angolo

1. Selezionare un giunto ad angolo.
2. Scegliere una delle seguenti opzioni dalla barra di formattazione rapida:
   1. Bisector (Bisecante): se il giunto ad angolo selezionato è perpendicolare, è possibile modificarlo in bisecante.
   2. Perpendicular (Perpendicolare): se il giunto ad angolo selezionato è bisecante, è possibile modificarlo in perpendicolare.
   3. None (Nessuno): rimuove il giunto ad angolo
   4. Reverse (Inverti): se il giunto ad angolo selezionato è perpendicolare, è possibile invertire la direzione.
