バーコード

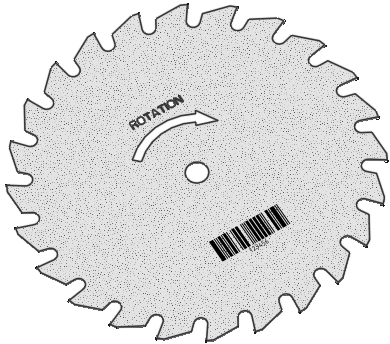

デザイン、図面シート、3D マークアップスライドには、バーコードアノテーションを配置できます。バーコードはアノテーションプレーンに配置され、ストラクチャーツリーに表示されます。デザインに注記もある場合には、バーコードと注記がそれぞれツリー内の固有のフォルダに表示されます。バーコードは、注記と同じようにパターン化することができます。

バーコードを追加するには

1. [図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブの [アノテーション] リボングループから [バーコード] ツールを選択します。
2. (オプション) [表示] オプションを変更します。
   • タイプ: ドロップダウンリストからさまざまな標準タイプの 1 つを選択します (ディフォルトで 'コード2/ 5')。
   • テキストを表示: バーコードテキストの表示/非表示を切り替えるチェックボックス
3. バーコードをアノテーションプレーンに配置
4. 追加のバーコードを配置するか、ツールを終了することができます

バーコードを変更するには

バーコードを選択し、以下のプロパティを修正します。

• 種類: ドロップダウンリストから多くの基準の種類の1つを選択します(デフォルトは[コード5の2]です)
• データ: これは表示されるテキストです(デフォルトは[123456]です)
• モジュールの幅: モジュールの幅の値を入力します。これは、バーコードシンボルの空間、バー、または点の長さ/幅を最少にします。
• 幅: 幅の値を入力します。
• 高さ: 高さの値を入力します。
• テキストの表示 : 真実または偽

モジュール幅と幅は一組です。1つの特定は、他のものも決定します。

バーコードを表示してプレーンを非表示にするには

1. アノテーションプレーン用のレイヤを作成します。

2. レイヤにアノテーションプレーンを配置します。

3. アノテーションプレーンのレイヤを非表示にします。
