ビームの向きの設定

このツールは、ビームの方向の変更、アンカーポイントを中心としたビームの回転、アンカーポイントからのビームのオフセットに使用します。

ビームの向きを変更するには

1. [プリペア] タブの [ビーム] グループにある [向き] をクリックします。

2. ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。

   [向き] ツールがアクティブなときには、[ビーム] グループの [表示] をクリックし、表示モードを [ソリッドビーム] に変更できます。ビームが見えるように、この操作を行っておくことをお勧めします。

3. (オプション) [オブジェクトの方向へ] ツールガイドをクリックするか、Alt キーを押しながら基準オブジェクトを選択すると、選択したオブジェクトのプレーンの投影後の Z 方向にビームの向きが変更されます。

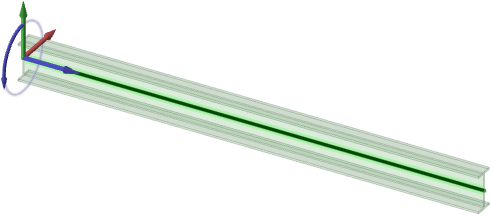

4. 青い矢印でビームの向きを変更します。

   • ビームの方向を反転させるには、まっすぐな青い矢印 (X 軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。) をクリックします。

   • アンカーポイントを中心にビームを回転させるには、カーブした青い矢印をドラッグします。

   • ビームを 90 度回転させるには、カーブした青い矢印をダブルクリックします。

   • ビームをオフセットするには、赤または緑の矢印 (Y 軸と Z 軸) をドラッグします。

ツールガイド

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

例

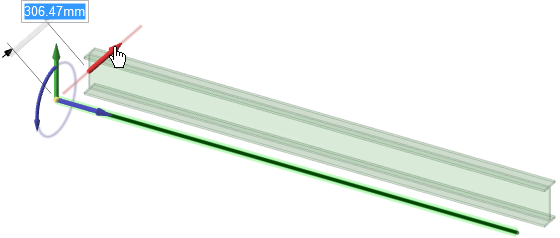

ビームを Y 軸に沿ってオフセット
