勾配角度の表示

このツールでは、デザインの各面での勾配の程度と方向を識別できます。

このツールを使用して、モデル化するパーツを解析します。赤 (負勾配角の場合のディフォルト色) で表示された面は、鋳型から正常に取り出せない可能性があります。正常に取り出すために必要と考えられる勾配角を入力してください。勾配角の大きさは、選択する材料や設計上の制約など、さまざまな要因によって決まります。

勾配を表示するには

1. [測定デザインのエッジ、面、ソリッドの測定プロパティを表示するツール。] タブの [クオリティサーフェスの異常や不連続性を検出するためのツール。] リボングループで、 [勾配金型またはダイスからの除去を容易にする、オブジェクト上の角度またはテーパ。旋回の対象として選択した他の面の周囲に面をプルすることで、勾配付けします。プルするときに部品の追加または削除ができます。] をクリックします。

2. [勾配の方向] ツールガイドをクリックし、勾配の方向を設定する面、サーフェス厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。、または原点を選択します。

   勾配の方向を最初に設定しない場合は、Z 軸に対する角度が測定されます。

3. [オプション] パネルで [角度] を設定します。

   面のハイライト色は指定する角度に基づきます。指定した方向での面の角度が [角度] の値より大きい場合、面は正の色でハイライトされ、角度が [角度] より小さい場合は負の色でハイライトされます。ハイライト色は [オプション] パネルで変更できます。

4. [勾配を選択] ツールガイドをクリックし、勾配角を調べる面を選択します。Ctrl キーを押しながらソリッドおよびサーフェスを選択するか、ボックスで選択するか、またはストラクチャーツリーでオブジェクトを選択できます。

   選択したサーフェスの色グラフが表示されます。それぞれの値は、サーフェスと選択したプレーンの間の測定角度です。

ツールガイド

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

オプション

[勾配] 解析ツールには、次のオプションがあります。

例

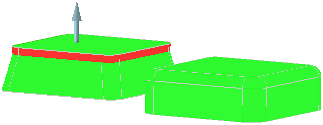

色の遷移度が低い場合 (シャープ) の勾配解析

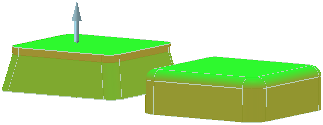

色の遷移度が高い場合 (スムーズ) の勾配解析

この例のシャドウラインは、曲面の角度と勾配角度が同じ場所を示します。左の例は、[色の遷移] オプションが低く設定された場合を示し、右の例は、[色の遷移] オプションが高く設定された場合を示します。
