干渉の表示

SpaceClaim オンラインヘルプ

現在地: 測定と解析 > 干渉の表示

[カーブ] ツールでは、下のブロックと球の例のように、ソリッドが互いに交差する部分のエッジを表示します。

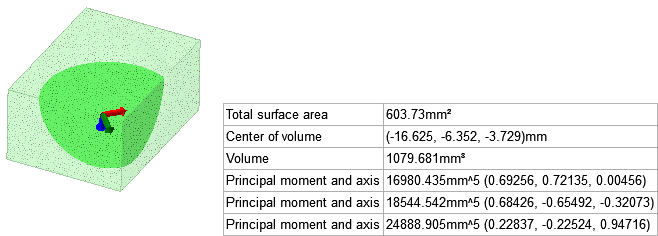

[ボリューム] ツールを使用して、下の例で示しているように、デザインのソリッド、サーフェス Closed 、およびコンポーネントによって形成される部分のボリュームを表示します。

[解析] タブの [干渉] グループで [ボリューム] をクリックします。
交差 (干渉) する箇所を緑色で表示するオブジェクトを選択します。

ボックス選択するか、または [ストラクチャー] ツリーで選択することにより、複数の面を選択することもできます。

ねじ交差との干渉部分は報告されません。
(オプション) [ボリュームの作成] ツールガイドをクリックして、干渉の領域を選択してボリュームから新しいソリッドを作成します。

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

	[ターゲット選択] ツールガイドを使用して、干渉が表示されるオブジェクトを選択できます。
	[ボリュームの作成] ツールガイドを使用して、干渉の領域を選択してボリュームから新しいソリッドを作成できます。

次のオプションが使用可能です。

親コンポーネントにまとめる: ボリューム干渉計算の実行時に、コンポーネントのサブコンポーネント全てが単一ソリッドの一部として扱われます。パフォーマンスを最適化するには、このオプションを選択します。
