サポート対象フォーマットで作成したファイルを [開く] コマンドで開きます。パーツ、アセンブリ、図面シート、3D マークアップを別のアプリケーションで読み取ることのできるフォーマットにエクスポートするには、[名前を付けて保存] コマンドを使用します。購入されたライセンスによってサポートされるフォーマットが異なります。
頻繁に以外のファイルで作業する場合は、ファイルオプションを設定し、必要に応じてインポートとエクスポートの処理を最適化することをお勧めします。
エッジ、フェース、およびボディのオブジェクトIDは、今、.schdocファイル内に格納されています。オブジェクトID は、他のファイルを開くかに挿入されている場合には、保存されて、その IDs もエクスポートできます。たとえば、デザインを分析会社にエクスポートして、分析会社によりジオメトリに読み込み位置、境界条件などのタグが付けられ、その後にそのデザインをインポートし、変更を加えて、再度分析会社にエクスポートした場合、分析会社はその新しいデザインにタグを再作成する必要はありません。
ファイルのインポートに失敗すると、下人が ウィンドウの右下のステータスログに表示されます。
[ファイル] メニューから [開く] を選択するか、クイックアクセスツールバーで
をクリックします。または、[デザイン] タブの
選択したファイルタイプにより、追加要素が [開く] ウィンドウに表示されます。これらのオプションの説明を参照する、またはディフォルト値を設定するには、[オプション] をクリックします。
ファイルを開くかインポートした後でジオメトリチェックを実行する場合は、[ジオメトリをチェック] を選択します。「ジオメトリのチェック」を参照してください。
開くファイルまたは挿入するファイルを選択します。
ファイルを開くと、新しい [デザイン] ウィンドウに表示されます。ファイルを挿入すると、アクティブなデザイン内に外部コンポーネントとして表示されます。
開くファイルまたは挿入するファイルのパスに無効な文字が含まれている場合、エラーを回避するためその文字は有効な文字に置き換えられます。
コンポーネントが不足している Inventor、Pro/ENGINEER、Unigraphics ファイルを開くと、不足ファイルの手動選択を求めるメッセージが表示されます。
実行中のインポートをキャンセルするには、ステータスバーの [停止] をクリックします。
インポートが正常に終了すると、インポートされたファイルの名前がステータスログに表示されます。
セクションを展開して、特定のファイルフォーマットについての情報を表示します。
[ファイル] メニューから [名前を付けて保存] を選択します。
F12 キーまたは Ctrl キーと Shift キーを押しながら S キーを押して保存することもできます。
デザインを別のフォーマットにエクスポートするには、 ドキュメントとして保存しておく必要があります。
[タイプを指定して保存] ドロップダウンからファイルタイプを選択します。
選択したファイルタイプに応じて、追加オプションが [名前を付けて保存] ウィンドウに表示されます。
コピーの保存: デザインが参照する外部コンポーネントのコピーを新しい名前で保存するか、外部コンポーネントを他の外部コンポーネントに置き換えることができます。この操作を行うには、[リソース] をクリックする必要があります。
参照: ファイルが参照する全ての外部コンポーネントが表示されます。外部コンポーネントを 1 つ以上選択し、[参照] をクリックすると、コンポーネントの名前を変更するか、他のコンポーネントに置き換えることができます。
単位の上書き: 複数のファイルタイプをエクスポートする場合に表示されます。リストから単位を選択します。
オプション: 選択したファイルタイプのディフォルトのエクスポートオプションを設定できます。
エクスポート時にデータを改善: データのエクスポート時に、インプリントされたエッジと分割されたカーブを削除します。
単位 ファイルタイプによって異なります。
ビュー 標準のビューを選択します。
バージョン ファイルタイプによって異なります。
PMI
(Part Manufacturing Information) のエクスポート (JT)
KeyShotのパースカメラを使用
名前を付けて 3D データを保存: PDFの場合、ジオメトリ (PRC B-Rep) またはファセット (ユニバーサル 3D) のいずれかだけを選択
コンポーネントを Rhino レイヤに変換
プロトコル: STEPの場合、ファイルは 203 または 214 です。
イメージサイズ (ピクセル):ビットマップ、GIF、JPEG、PNG、TIFFファイルについては、[イメージ サイズ] ダイアログが開きます。
隠線はディフォルトの線の太さでエクスポートされます。
CATIA、 Parasolid、 STL、および STEP ファイルに対して、どのバージョンあるいはプロトコルで保存するか選択できます。また、デフォルトのエクスポートオプションを、 [オプション]をクリックして設定することもできます。
スケッチカーブだけを含むドキュメントを binary (.sab)、ACIS text (.sat)、、
同一ファイル名のインポートデザインには、 デザインを保存するときに一意のファイル名が与えられます。たとえば、name.prt と name.asm をインポートした場合、name.scdoc と name2.scdoc として保存されます。
セクションを展開して、特定のファイルフォーマットについての情報を表示します。
ダイアログからフォルダを選択し、ファイル名を入力します。
[保存] をクリックします。
インポート: サポート対象のファイルタイプ
エクスポート: サポート対象のファイル形式
ファイルアイコンを、タイトルバーおよびリボン領域の任意の場所にドラッグします。[デザイン] タブが開かれていない場合、アイコンを [デザイン] ウィンドウにドラッグすることもできます。
この操作により、デザインとデザインに含まれる全ての図面シート、アノテーションなどが開きます。
特定のアプリケーションからデータをカットし、貼り付けることもできます。「他のアプリケーションからのコピー、貼り付け」を参照してください。
[ファイル] メニューから [名前を付けて保存] を選択します。
F12 キーまたは Ctrl キーと Shift キーを押しながら S キーを押して保存することもできます。
デザインを別のフォーマットにエクスポートするには、 ドキュメントとして保存しておく必要があります。
[タイプを指定して保存] リストから画像ファイルタイプ (GIF、JPG、PNG、または TIFF) を選択します。
(オプション) [イメージサイズ] をクリックして、画像のサイズを変更します。
ダイアログからフォルダを選択し、ファイル名を入力します。
[保存] をクリックします。
[デザイン] ウィンドウで右クリックして、[シーンをコピー] を選択し、[デザイン] ウィンドウの内容を Windows クリップボードにコピーします。コピーした画像をドキュメントに貼り付けることができます。
親を閉じた後でデザインを保存した場合、親ドキュメントを開くには、ストラクチャーツリーのトップレベルコンポーネントを右クリックし、[ルートパーツを開く] を選択します。この問題は、 の以前のバージョンで作成したファイルに発生する可能性があります。

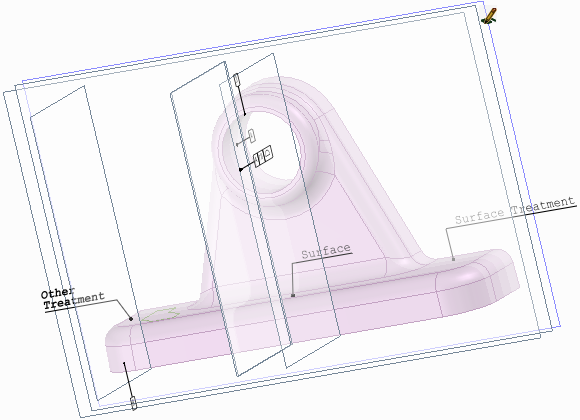

CATIA ファイルの PMI 情報

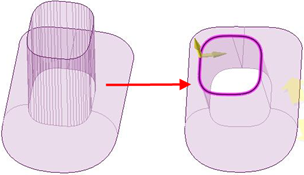

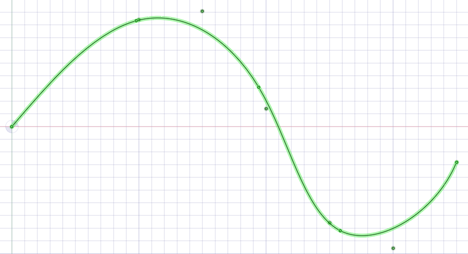

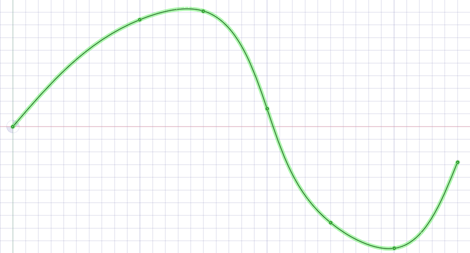

統合された Rhino ファイルからの複数のセグメントのあるカーブ
© Copyright 2016 SpaceClaim Corporation. All rights reserved.
ACIS
[ファイルから挿入] を使用してこのファイルを試してみてください。
