SpaceClaim オンラインヘルプ

引出線の作成

注記からの矢印は、[引出線] ツールで作成します。

引出線を作成するには

1. [図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブの [アノテーション] リボングループから [引出線] ツールを選択します。

   アクティブなアノテーションプレーン (注記平面) 上の注記にマウスカーソルを合わせ、注記に引出線を結合する方法を確認します。

2. 注記の結合点を選択し、引出線の最初の部分を作成します。

   デザイン上にマウスカーソルを合わせると、引出線の末端部に結合可能な形状がハイライトされます。一時的なオブジェクトにも引出線を付け加えることができます。

3. セグメント化された線の場合、引出線の各点をクリックして設定します。

4. 頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。、エッジ、または面をクリックして引出線の末端部を結合させることにより、引出線を終了します。また、ダブルクリックすると、任意の位置で引出線を終了できます。

   面に結合されていない場合、引出線の末端部は常に矢印になっています。

45° 刻みで引出線をスナップ

[引出線] の作成時は、Shift キーを押しながら、[引出線] を最寄りの 45° 刻みにスナップします。

1. クリックして、[引出線] の始点を設定します。
2. 目的の方向近くまでドラッグを開始します。
3. Shift キーを長押しします。
4. [引出線] が最寄りの 45° 刻みにスナップします。
5. 引き続き Shift キーを押しながら、ドラッグして長さを設定します。
6. クリックして [引出線] の終点を設定します

注記テキストの下に引出線を追加

1. [注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。] を作成します。
2. [引出線] ツールを開きます。
3. [引出線] を下線位置に取り付けます。
4. [引出線] を完成します。
5. [引出線] を選択します。
6. RMB > 下線
7. テキストに下線ができます。

引出線を開始して、注記テキストにカーソルを近づけると結合点が表示されます。上の図は、下線位置がハイライト表示になっています。

引出線を選択し、コンテキストメニューで [下線] を選択します。これで、引出線は下線付き引出線になります。

全周記号を挿入するには

引出線を右クリックして [全周] を選択します。

引出線のセグメントを変更するには

引出線のセグメントをドラッグして、セグメントと周囲の境界点を移動します。引出線を右クリックして [屈折点追加] を選択し、新しいセグメントを作成します。

セグメントに隣接する屈折点を削除することで、引出線のセグメントを削除できます。

引出線のプロパティを変更するには

1. 引出線を右クリックして、[プロパティ] を選択します。

2. [矢印スタイル]、[長さ]、[幅] の値を変更します。

3. [全周] の値を [True] に設定して、全周記号を表示します。[False] を選択すると全周記号は非表示になります。

引出線を仮想シャープに付け加えるには

1. [図面] タブの [アノテーション] リボングループから [引出線] ツール を選択します。

2. Ctrl キーを押しながら線をクリックします。

3. Ctrl キーを押しながら、収束する線をクリックします。

   引出線の先頭は仮想シャープに結合されます。また、ラウンドおよび角度のついたエッジと真っすぐなエッジの間に、仮想シャープの終点をドラッグして、別の引出線を仮想シャープに作成し、断面に仮想シャープを作成することもできます。

例

仮想シャープ収束する線を延長することで形成される交差点。

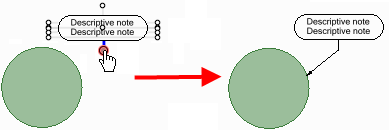

注記の下部結合点に接続すると、屈折または肩部付きの引出線が作成されます。

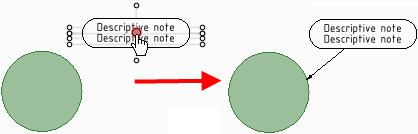

注記の中心結合点に接続すると、真っすぐな引出線が作成されます。

中心結合点を使用して、JIS技術製図のための日本規格協会の規格。ISO JISに準拠して、アノテーションのスタイルをカスタマイズできます。JIS ディフォルトは、JIS では 3 角法が表示される一方、ISO では 1 角法が使用される点を除いて ISO と同じです 「ASME」、「ISO」を参照してください。 規格に従う屈折または肩部なしの円形フラグまたは BOM バルーンを作成します。
