コーナーリリーフは、シートメタルデザインを作成するかデザインをシートメタルに変換すると自動的に作成されます。
コーナーリリーフタイプは、[シートメタル] タブの [変更] グループにある
[コーナーリリーフ] オプションツールで指定します。ディフォルトタイプは正方形ですが、別のタイプに変更可能です。[コーナーリリーフ] オプションツールのアイコンは、コーナーリリーフタイプに合わせて変更されます。この設定は、SpaceClaim を閉じるまで保存されます。
コーナーリリーフは、[プロパティ] パネルの [シートメタル] セクションで選択して、そのプロパティを表示できます。
|
たとえばリリーフがないシェル化したパーツをインポートするとき、または防水コーナーを一般的なコーナーに変換したいときは、シートメタルパーツでコーナーリリーフを作成する必要がある場合があります。シャープエッジを別の接合タイプに変更するとき、またはウォールをコーナーで分割するときに、コーナーリリーフは自動的に追加されます。 |
[シートメタル] タブの [変更] グループにある [コーナーリリーフ] ツールからオプションを選択します。

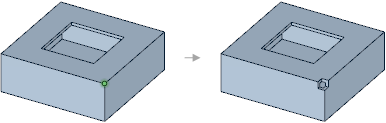

コーナーリリーフを追加したい 1 つ以上の点を選択します。
| コーナーリリーフタイプ | アイコン | アプリケーション |
|---|---|---|
ディフォルト |
| 任意のコーナー |
| 任意のコーナー | |
スムーズ |
| ベンドまたはアングル間のコーナー |
正方形 |
| 任意のコーナー |
Circular |
| 任意のコーナー |
三角形 |
| 任意のコーナー |
矩形 |
| 任意のコーナー |
楕円形 |
| 任意のコーナー |
対角線 |
| 不等半径または角度のベンド間のコーナー |
レーザーエッジ |
| 任意のコーナー |
レーザー対称 |
| 任意のコーナー |
なし |
| 任意のコーナー |
また、ミニツールバーからコーナーリリーフタイプを選択するか、[プロパティ] パネルの [シートメタル] セクションで以下の値を変更することもできます。
