シートメタルのウォールの回転

シートメタルのウォールの面を 1 つ選択し、移動ハンドルで回転します。面の内部を選択して、内部のベンド中央を中心に回転させる、または面の外側を選択して、外側の金型ラインを中心に回転させる場合、

回転の中心となるディフォルトの接合は、パーツの回転がより小さく行われる接合に基づいて選択されます。他の接合の周りを回転させるには、移動ハンドルのアンカー (中心点) を他の接合のエッジにドラッグします。

シートメタルのウォールを回転する (曲げる) には

1. [デザイン] タブの [編集] グループで [移動ジオメトリの移動または回転に使用するツール。] をクリックします。

2. 回転させたいウォールの面を選択します。

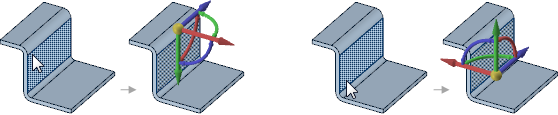

   選択した面により、回転点が決定します。

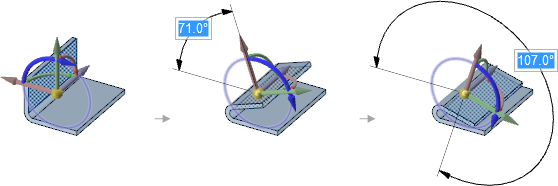

   ベンドの内側を中心に回転させるには、内側の面を選択します。

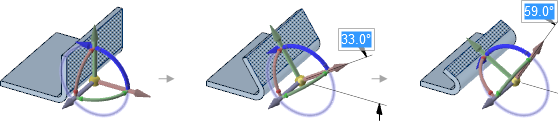

   ベンドの外側 (外側の金型ライン) を中心に回転させるには、外側の面を選択します。







   外側の金型ラインを中心にウォールが回転するときは、ウォールのサイズが変化します。金型ラインは検査のために測定可能な点であるので、この種の回転は有用です。

   面が複数の接合に接続している場合は、クリックした点に最も近い接合が選択されます。







3. 青色の回転軸を選択し、ウォールを回転させます。

   ウォールが他のウォールに接すると、[移動] ツールが停止します。

   ウォールを角度が 180 度を超えるように回転させると、ベンドの方向が反転します。

例

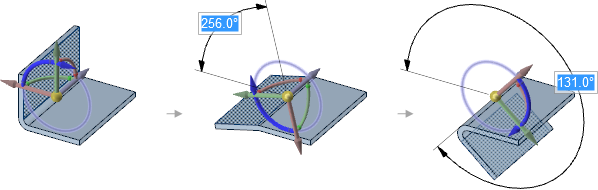

ベンドが反転するように、内側のウォールを回転させます。

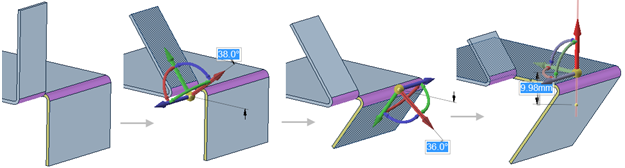

ベンド接合を中心にエッジで分割されたウォールを回転させ、次に分割されたウォールで共有される基準面を変換します。
