ボディとサーフェスの分割

ボディとサーフェスを分割するには、[組合せジオメトリの切り取りや結合に使用するツール。] ツールを使用します。

ボディやサーフェスを分割するには

1. [分割結合] リボングループの [組合せ] ツール をクリックするか、I キーを押します。

2. カットするボディまたはサーフェスを選択します。

   [カッター選択] ツールガイドが有効になります。

3. (オプション) オプションを選択して、カットの動作をコントロールします。

4. ボディをカットするのに使用するサーフェスをクリックします。

   選択したオプションに基づいて、カットに使用するサーフェスが保持または削除されます。カットによって作成されたボディまたはサーフェスを確認するには、[ストラクチャー] パネルの情報を確認してください。

   カットで作成した領域を確認するには、対象のボディにマウスカーソルを合わせます。

5. 削除する領域をそれぞれクリックします。

   削除する範囲の選択が終わったら、[ターゲットの選択] ツールガイドをクリックして、さらに組合せを行うか、他のツールを選択してください。

ボディ上の面を使ってボディを分割したいときは、[ボディ分割] ツールを選択します。 面上にエッジを作成する場合には、[分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。] ツールを選択します。

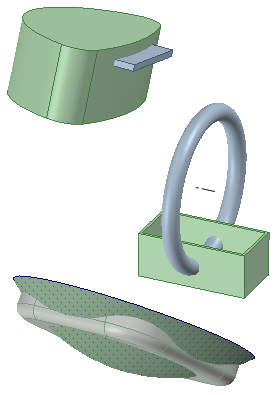

カッターオブジェクトでターゲットオブジェクトを分割し、ターゲットオブジェクトでカッターオブジェクトを分割するには

1. [分割結合] リボングループから [組合せ] ツールを選択します。

2. [全ての領域に適用] オプションを選択します。

3. カットするオブジェクトをクリックします。

   ターゲットとカッターは同じタイプのオブジェクトであることが必要です (両方ともボディ、または両方ともサーフェス)。

4. カットによって作成された領域を確認するには、対象のサーフェス上にマウスを移動してください。

   このオプションでは多数の領域が作成される可能性があるため、別のツールをクリックするか、Esc キーを押して [組合せ] の使用を完了するときに残る全ての領域をすばやくマージできるように [ボディのマージ] オプションを併用することをお勧めします。

5. 削除する領域をクリックします。

例

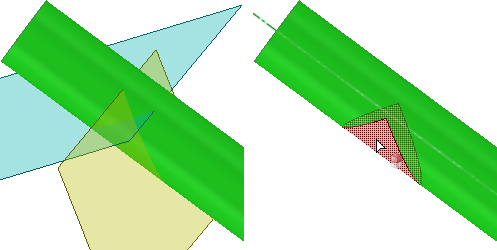

ターゲットに交差する領域の外側にサーフェスをマージできないため、2 つのサーフェスをカッターとして使用。2 つのサーフェスがマージされ、ターゲットにカットを作成します。
