では、デザインに最初のスポット溶接セットを定義します。

次に進む前に、「溶接点の定義」を読んで [スポット溶接] ツールについて理解してください。

[スポット溶接] ツールには次の 4 つのツールガイドがあります。

スポット溶接の定義

1. [プリペア] タブの [定義] グループにある [スポット溶接] をクリックします。

2. 基準面を選択します。これは、溶接点を定義する 1 つ以上の面です。面を 1 つ選択するか、正接面のチェーンを選択します。

   1. [基準面の選択] ツールガイドがアクティブになっています。

   2. 次のように、赤色の面にマウスカーソルを移動します。







   3. マウスホイールを前方にスクロールして下の面を選択します。







      注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。: [ファイル] メニューにあるナビゲーションオプションが変わっている場合は、Ctrl キーを押しながらマウスホイールをスクロールする必要があります。

      これは、溶接点を定義する 1 つ以上の面です。面を 1 つ選択するか、正接面のチェーンを選択します。

3. 指針となるエッジを選択します。これは、溶接点を定義するときに指針とするエッジです。合致するエッジをツールが検索します。

   1. [指針となるエッジの選択] ツールガイドがアクティブになっています。

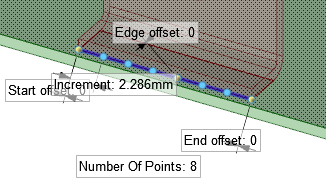

   2. 基準面の前方のエッジを選択します。







      このエッジに沿ってスポット溶接が配置されます。
