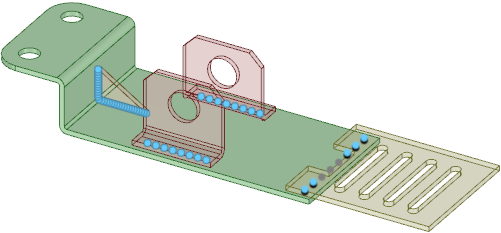

これで、デザインを ANSYS に送信して解析する準備が整いました。デザインは次の状態のはずです。

スポット溶接を ANSYS Workbench に送信する場合、いくつかの制限事項があります。

• シミュレーションに使用できるのは、合致が存在する点のみです。
• マルチボディパーツ同士の場合、溶接点を配置する 2 つのボディが別々のパーツに属す場合はパーツ間に溶接点を配置できます。同一パーツ内の複数のボディの間にスポット溶接を定義した場合、そのスポット溶接はシミュレーション対象として送信されません。
• 合致面が基準面のどちら側にも見つからない場合、指針となるエッジのオフセットを 0 にして溶接点を配置すると、シーム溶接に近い処理を行うことができます。

ANSYS Workbench の起動とデザインの送信

1. [ANSYS] タブの [ANSYS Workbench] をクリックします。

   ANSYS が開き、デザインが読み込まれます。

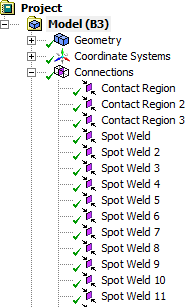

2. ANSYS でストラクチャーツリーを展開すると、次のように [接続] ノードの下にスポット溶接が表示されます。







3. SpaceClaim に戻り、スポット溶接接合のいずれかを変更します。

4. ANSYS Workbench で [ジオメトリ] ノードを右クリックし、★を選択します。

   SpaceClaim と ANSYS でデザインが最新の状態になります。
