隣接面の縫い合せ

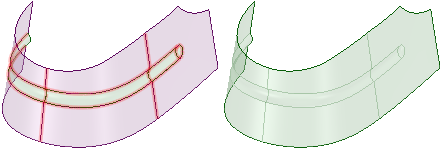

[縫い合せ] ツールは、エッジで接触しているサーフェスパーツの複数の面を組み合わせます。マージした面が閉じたサーフェスを形成する場合、ソリッドが自動的に作成されます。このツールを使用すると、別々のコンポーネントにある複数のサーフェスパーツを修復できます。[縫い合せ] でサーフェスが単一のボディにマージされる前に、同一面を検出、削除します。

面をともに縫い合せるには

1. (オプション) サーフェスパーツまたはコンポーネントを 1 つ以上選択します。

   ツールを起動する前にオブジェクトを選択すると、ツールの結果はこれらのオブジェクトに限定されます。

   コンポーネントを選択すると、コンポーネント内の、接触面を持つサーフェスパーツが全てマージされます。

2. [修復「フィル」を参照してください。] タブの [結束] グループにある [縫い合せ] をクリックします。

   マージできる面のエッジがハイライト表示されます。

3. (オプション) [オプション] パネルの [最大距離] を変更して、自動検出するパーツ間の距離を調整します。

4. [同一面をチェック] チェックボックスを選択して、互いに同一なエッジまたはプレーンを検出します。

5. マージするハイライト面をクリックします。

   面をクリックすると、面がマージされます。

6. (オプション) [ジオメトリを選択] ツールガイドを使用して、自動的に検出されなかった面を選択します。

7. [完了] をクリックして、ハイライトされた全ての面をマージします。

ツールガイド

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

	[問題を選択] ツールガイドは、ディフォルトでアクティブになっています。このツールガイドを使用すると、ツールにより自動的に検出された問題領域を選択し、修正できます。
	[ジオメトリを選択] ツールガイドを使用すると、自動的に検出されなかった面を選択できます。デザイン領域で、Ctrl キーを押して複数のオブジェクトを選択するか、ボックス選択します。
	[問題を除外] ツールガイドを使用すると、特定の領域を選択と修復の対象から除外できます。
	[完了] ツールガイドで、ハイライト表示された面をマージします。

オプション

次のオプションが使用可能です。
