スタイルペインタ

[スタイルペインタ] ツールでは、あるオブジェクトの表示プロパティを別のオブジェクトに適用できます。このツールでは、あるオブジェクトタイプから別のオブジェクトタイプに色および透明度をスマートに適用します。

[スタイルペインタ] ツールのターゲットとして、[ストラクチャー] ツリーからコンポーネントを選択できます。コンポーネント内の全てのソリッドに色および透明度が適用されます。コンポーネントをソースのオブジェクトとして選択することはできず、ターゲットコンポーネント内のソリッドのみが変更されます。

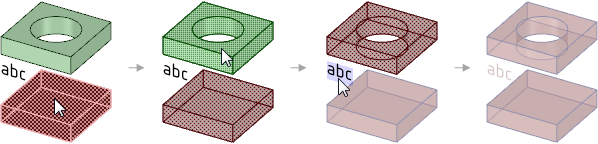

下の例では、赤いパーツは半透明で、青いエッジを持ちます。赤いブロックのスタイルが、緑のブロックおよび注記にペイントされています。赤いブロックの色、透明度およびエッジ色が緑のブロックにコピーされています。注記は透明度やエッジ色を持たないため、赤いブロックの色のみが注記にコピーされています。

あるオブジェクトから別のオブジェクトに表示プロパティをペイントするには

1. [デザイン] タブの [クリップボード] グループで [スタイルペインタ] をクリックします。

2. 表示プロパティのコピー元となるソースオブジェクトを選択します。

3. 表示プロパティのコピー先となるターゲットオブジェクトを選択します。

   [ターゲットの選択] ツールガイドは自動でアクティブになりますので、単にクリックするだけでソースのプロパティを必要な数のターゲットにペイントできます。

   エッジなど、必要なオブジェクトが選択できない場合は、オブジェクトの上でマウスホイールをスクロールさせてみてください。

4. 別のソースオブジェクトからプロパティをペイントさせたい場合は、[コピー元の選択] ツールガイドをクリックするか、Ctrl キーを押しながら、別のソースオブジェクトを選択します。

   [ターゲットの選択] ツールガイドは再び自動でアクティブになりますので、必要な数のターゲットをクリックできます。
