デザインの図面シートの作成

1. [ストラクチャー] ツリーでチェックを外して、ノブを非表示にします。

   1. [ファイル] メニューをクリックして、[新規作成] > [図面シート] を選択します。

      モデルの上面ビュー、正面ビュー、および右側面ビューを表示した図面シートの新しいウィンドウが開きます。各ビューの変更、アノテーションの作成とフォーマット、図面シートのフォーマット、およびマークアップスライドの作成を行うことができます。

2. [デザイン] タブをクリックし、[選択] ツールをクリックして、お互いに近づくようにモデルのパーツを移動させます。

3. シートを小さくします。

   1. リボングループの上にある [図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブをクリックします。

   2. [シート設定] グループで [フォーマット] ツールをクリックします。

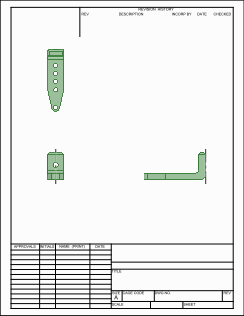

   3. [縦向き] サイズを選択します。ブラケットの図面シートが縦向き形式でウィンドウの中央に移動します。







   4. モデルと図面シートの表示は、[デザイン] ウィンドウの下にあるタブを使用して切り替えることができます。

4. 作業を保存します。
